Del dibujo a la escucha.

Opus I comenzó con un diseño acústico y una manera concreta de construirlo. Cada etapa ha planteado decisiones sobre geometría, materiales, fabricación e integración de componentes.

En esta página mostramos cómo hemos desarrollado el recinto Lira, cómo se fabrica y qué pruebas estamos realizando para verificar el resultado.

  1. El diseño comienza en el modelo digital.
  2. Las piezas se preparan para su fabricación.
  3. El prototipo permite comprobar el resultado.

Explorar la construcción

Plano CAD de las capas del recinto Lira de Opus I, con los contornos trazados en línea fina
Los contornos proceden del modelo CAD de Opus I.

01 · Geometría digital

La geometría se define antes de cortar.

Las veintitrés capas de la Lira se generan a partir de un modelo tridimensional. Cada perfil define el contorno exterior, los vaciados interiores y los puntos de unión que corresponden a su posición dentro del recinto.

Los archivos DXF trasladan esa geometría a las máquinas CNC. El mismo modelo permite comprobar las dimensiones y preparar las piezas para el taller.

02.1El modelo define cada perfil.
02.2Tapa inferior.
02.3Conducto bass-reflex y volumen interno.
02.4Aberturas, refuerzos y puntos de unión.
02.5Capas de las zonas del woofer y del tweeter.
02.6El apilado completa el cuerpo del recinto.
Ver la arquitectura Lira

Los perfiles DXF proceden del modelo de fabricación. La animación representa el orden constructivo.

02 · Estructura

Veintitrés capas forman un recinto.

La Lira utiliza MDF de 19 mm mecanizado por CNC. Las capas forman un recinto de geometría curva, con espesores y refuerzos definidos en el modelo.

Las varillas roscadas M8 participan en la unión mecánica del conjunto. El diseño incorpora también una placa superior de aluminio de 3 mm y una placa de bornes de aluminio de 4 mm.

La construcción por capas hace posible trabajar la geometría del recinto y preparar sus piezas mediante fabricación digital.

03.1El recinto aparece ensamblado.
03.2Las capas comienzan a separarse.
03.3La estructura interior queda a la vista.
03.4Las varillas M8 forman parte del sistema de unión.
03.5Cada pieza ocupa su posición dentro del conjunto.
03.6304 × 388 × 437 mmAncho × fondo × alto.Conocer el diseño de Opus I

La animación separa las piezas para mostrar su construcción. Las distancias entre capas están ampliadas.

Una fresa CNC mecaniza una pieza de MDF del prototipo Lira. Taller, 2026.

03 · Fabricación digital

Del archivo a la madera.

Una vez definidos los perfiles, la máquina CNC mecaniza las piezas sobre los tableros de MDF.

La herramienta sigue las trayectorias preparadas digitalmente. El mecanizado permite reproducir las curvas, los vaciados y los puntos de unión previstos en el diseño.

Después, cada pieza necesita el trabajo de taller correspondiente antes de formar parte del recinto.

  1. La herramienta recorre el contorno programado.
  2. El mecanizado define curvas y aberturas.
  3. La pieza pasa a la siguiente fase de fabricación.

Ver cómo se monta

04 · Trabajo de taller

Las piezas forman una estructura.

El mecanizado prepara la geometría. El montaje reúne las piezas y permite comprobar cómo encajan, cómo se alinean y cómo trabajan las uniones.

Las varillas roscadas atraviesan los puntos previstos en las capas. Durante el desarrollo del prototipo hemos revisado accesos, refuerzos y soluciones de montaje para adaptar el diseño a su fabricación.

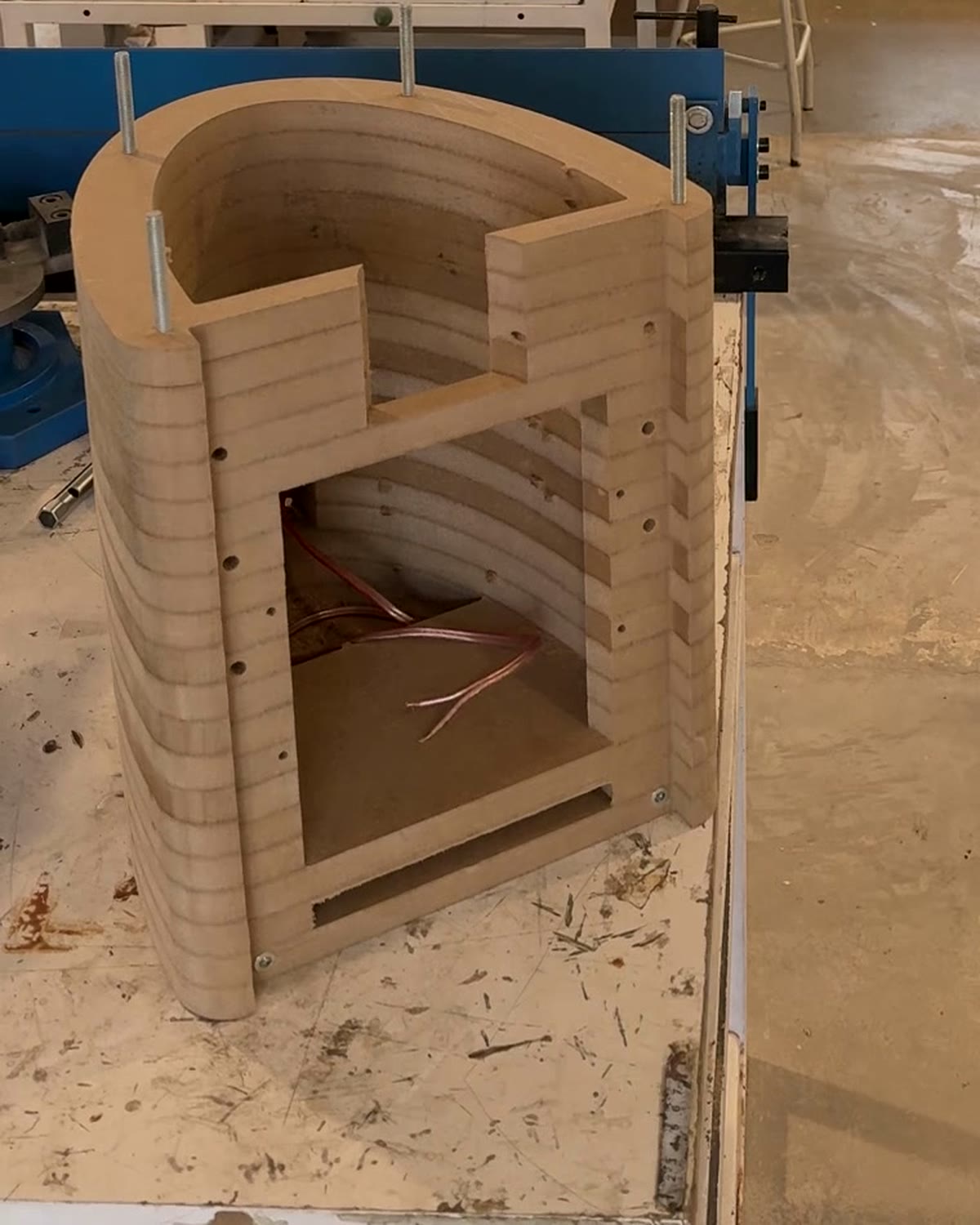

Recinto Lira abierto en el taller, con las capas de MDF montadas sobre las varillas roscadas
El recinto Lira permanece abierto durante el montaje del prototipo. Taller, 2026.
Josep Maria Marimon coloca una pieza curva sobre las varillas roscadas. Prototipo, 2026.
  1. Las capas se colocan sobre las varillas.
  2. Los puntos de unión permiten alinear el conjunto.
  3. La geometría interior queda formada.

Descubrir el sistema acústico

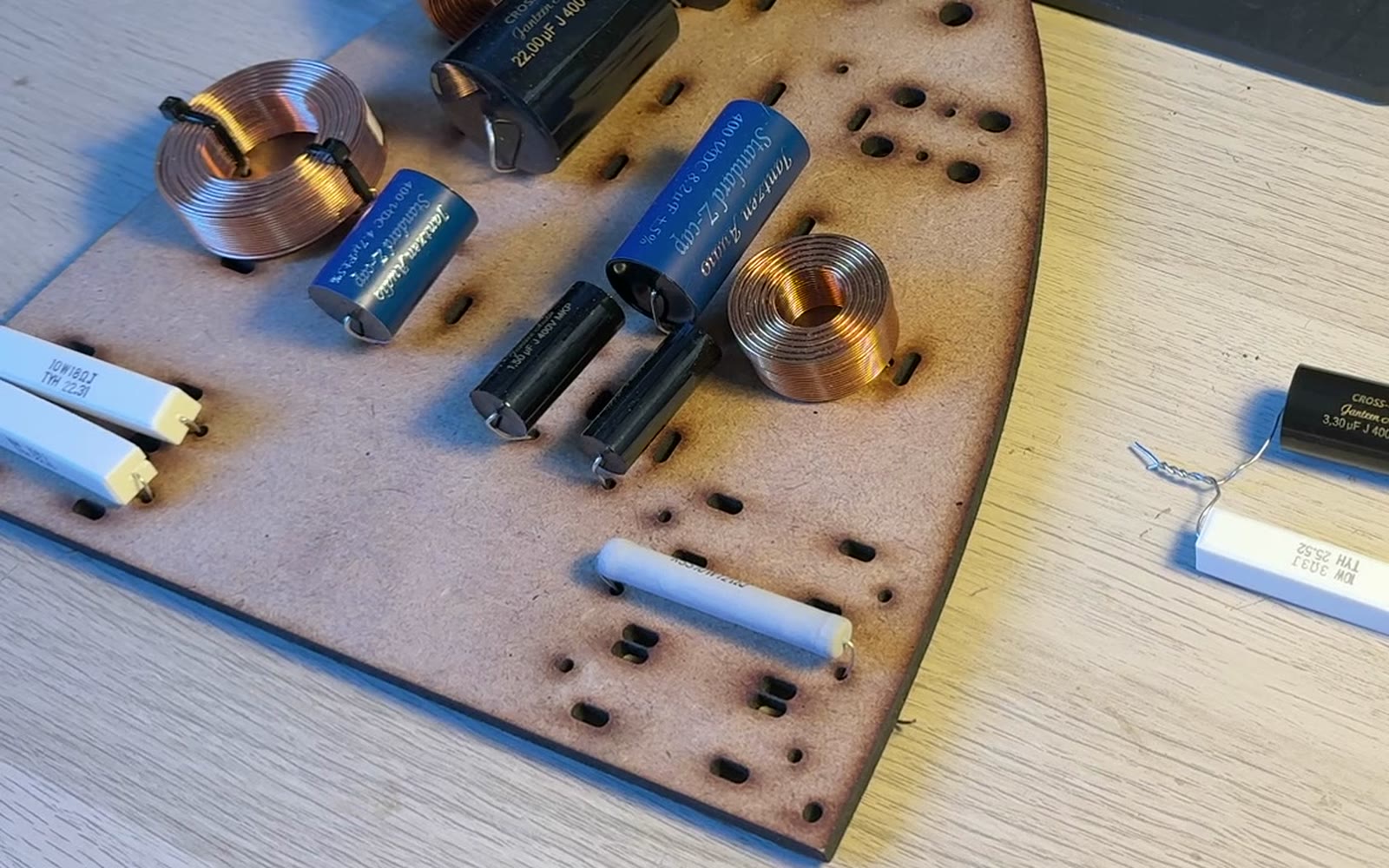

Bobinas, condensadores y resistencias Jantzen sobre la placa del filtro, todavía sin soldar
Bobinas, condensadores y resistencias sobre la placa del filtro antes de soldar. Prototipo, 2026.

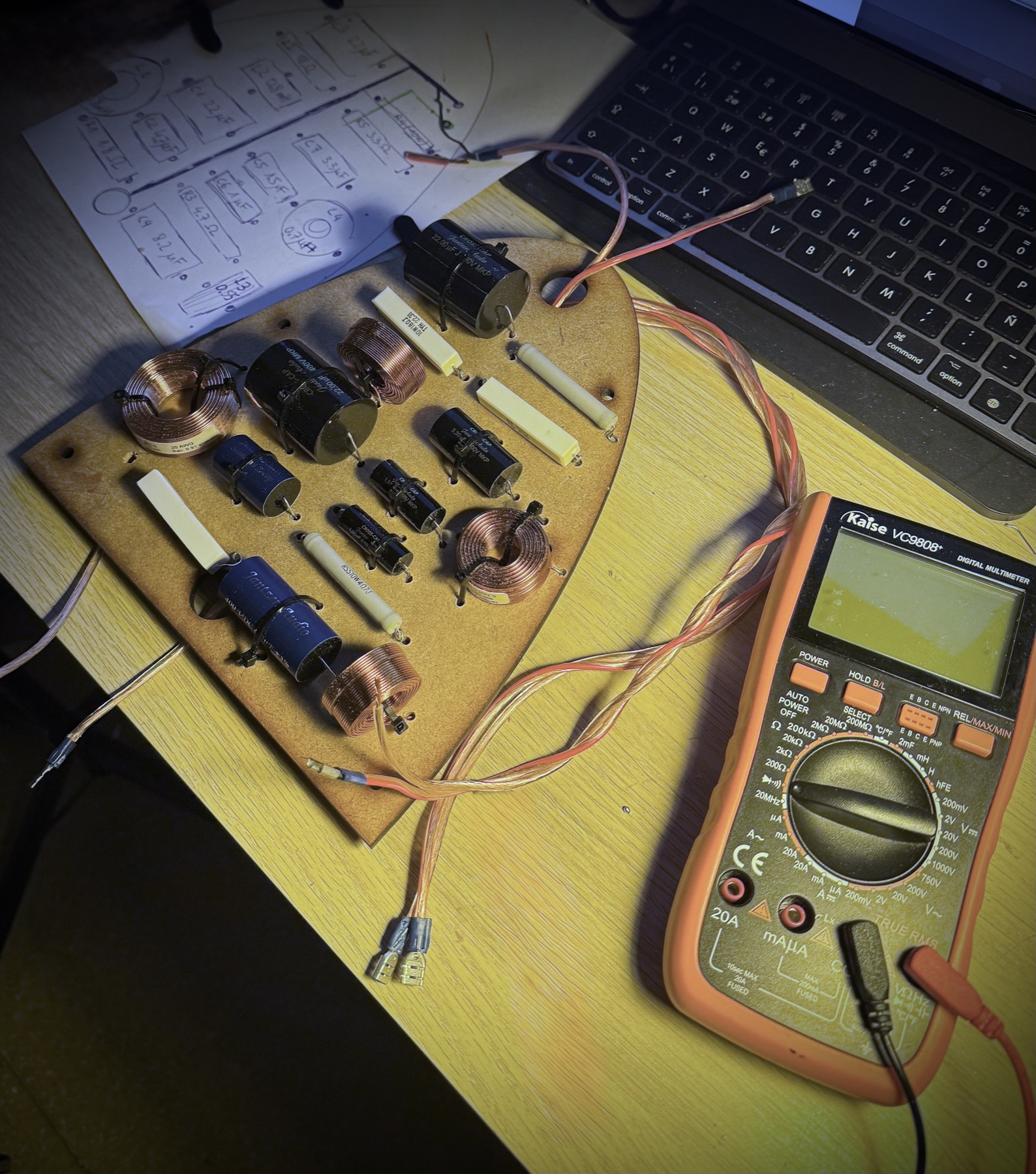

Placa del filtro con los componentes montados y cableados, junto a un multímetro
Filtro de desarrollo montado y soldado, junto al multímetro. Prototipo, taller, 2026.

05 · Integración acústica

Dos transductores deben trabajar juntos.

Opus I utiliza un woofer Beyma 8NMFW de 8 pulgadas y un tweeter de cúpula Beyma T25M.

El diseño del filtro pasivo se ha desarrollado con la colaboración técnica de Beyma. Su trabajo consiste en integrar las dos vías dentro del sistema acústico, teniendo en cuenta la respuesta de los transductores en el recinto.

El filtro incorpora componentes Jantzen y una placa preparada específicamente para alojarlos.

  1. Beyma 8NMFW · Graves y medios.
  2. Beyma T25M · Agudos.
  3. El filtro establece la integración entre ambas vías.
  4. Las mediciones permiten evaluar el conjunto.

Consultar las primeras mediciones

06 · Validación

Medir para comprender el resultado.

El 8 de octubre de 2026 llevamos una unidad de Opus I a la cámara semianecoica de Beyma para medir su comportamiento acústico.

Las pruebas permiten estudiar la respuesta en frecuencia, la impedancia y la distorsión del sistema. También ayudan a identificar aspectos que necesitan nuevas comprobaciones.

Las medidas describen el comportamiento del prototipo en unas condiciones concretas. La validación debe continuar antes de establecer las especificaciones definitivas del producto.

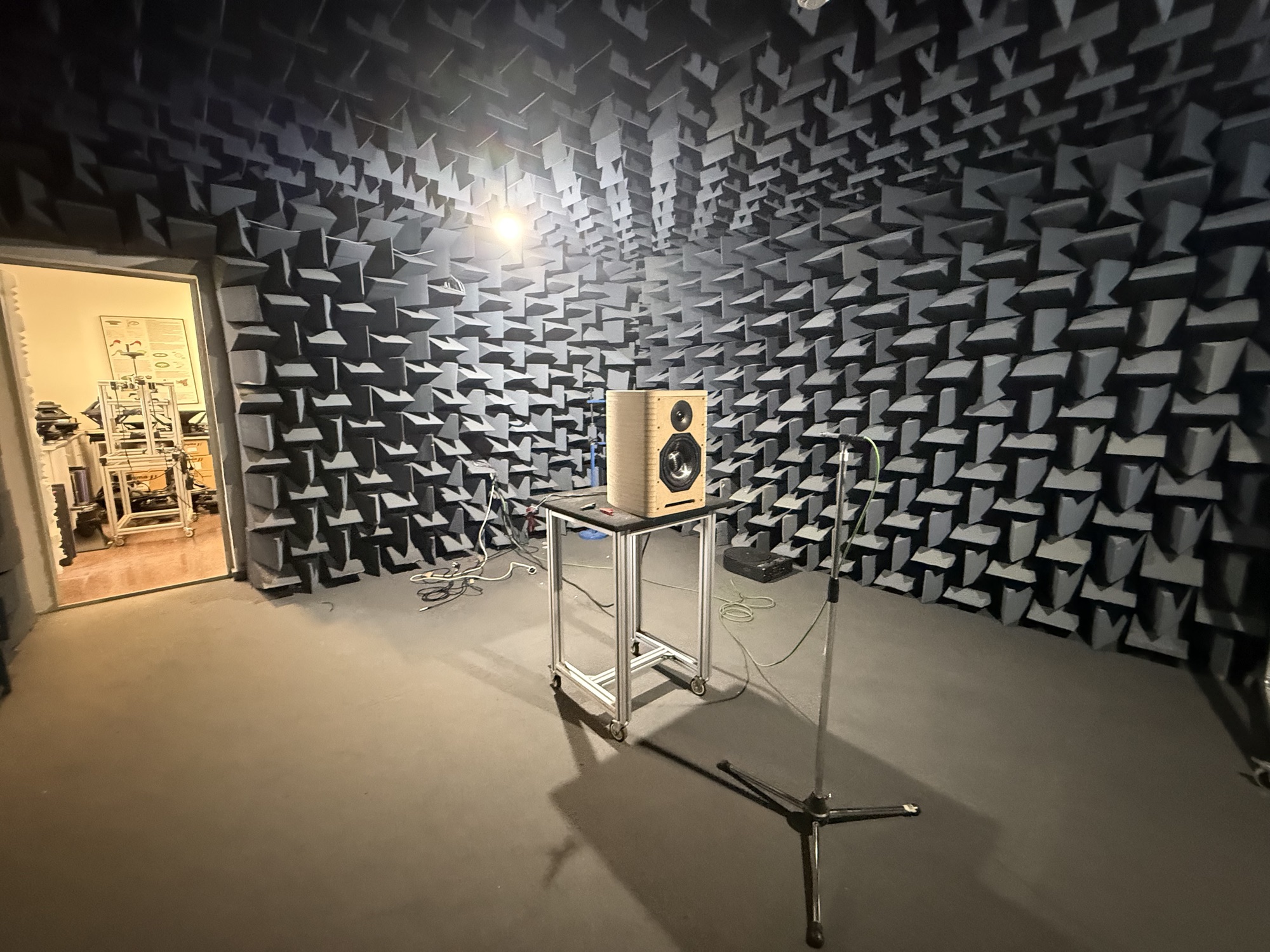

Opus I en la cámara semianecoica de Beyma durante la sesión de medida
Cámara semianecoica de Beyma, 08/10/2026. Fotografía de la sesión de medida de Opus I.
La cámara semianecoica de Beyma acoge las mediciones del prototipo Opus I. Octubre de 2026.

40 Hz

Extensión aproximada a −3 dB.

82,4 dB

Sensibilidad a 2,83 V / 1 m.

4 Ω

Impedancia nominal.

  1. Cámara semianecoica de Beyma.
  2. Prototipo v11 · Micrófono a 1 metro.
  3. Respuesta acústica, impedancia y distorsión.
  4. Los resultados permiten orientar las siguientes pruebas.

Datos preliminares de una unidad del prototipo v11, medidos en Beyma el 08/10/2026. Quedan pendientes pruebas adicionales, entre ellas la caracterización eléctrica completa, la directividad y la comparación entre unidades.

Ver los resultados y sus condiciones

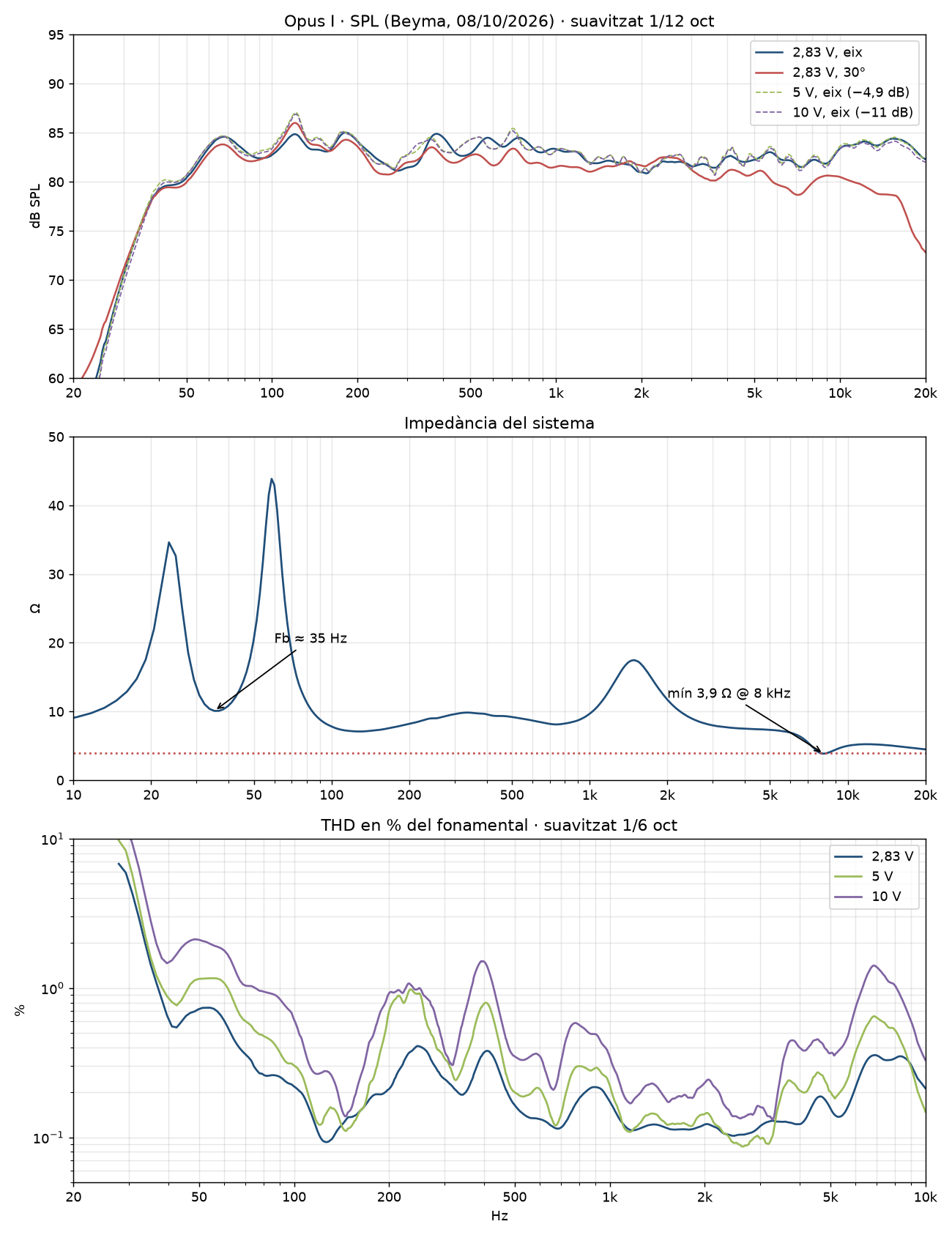

Gráfico de las mediciones de Opus I en Beyma: respuesta en frecuencia, impedancia y distorsión
Mediciones preliminares Beyma, 08/10/2026: respuesta 0°/30°, impedancia y distorsión. Prototipo v11, 2,83 V/1 m.

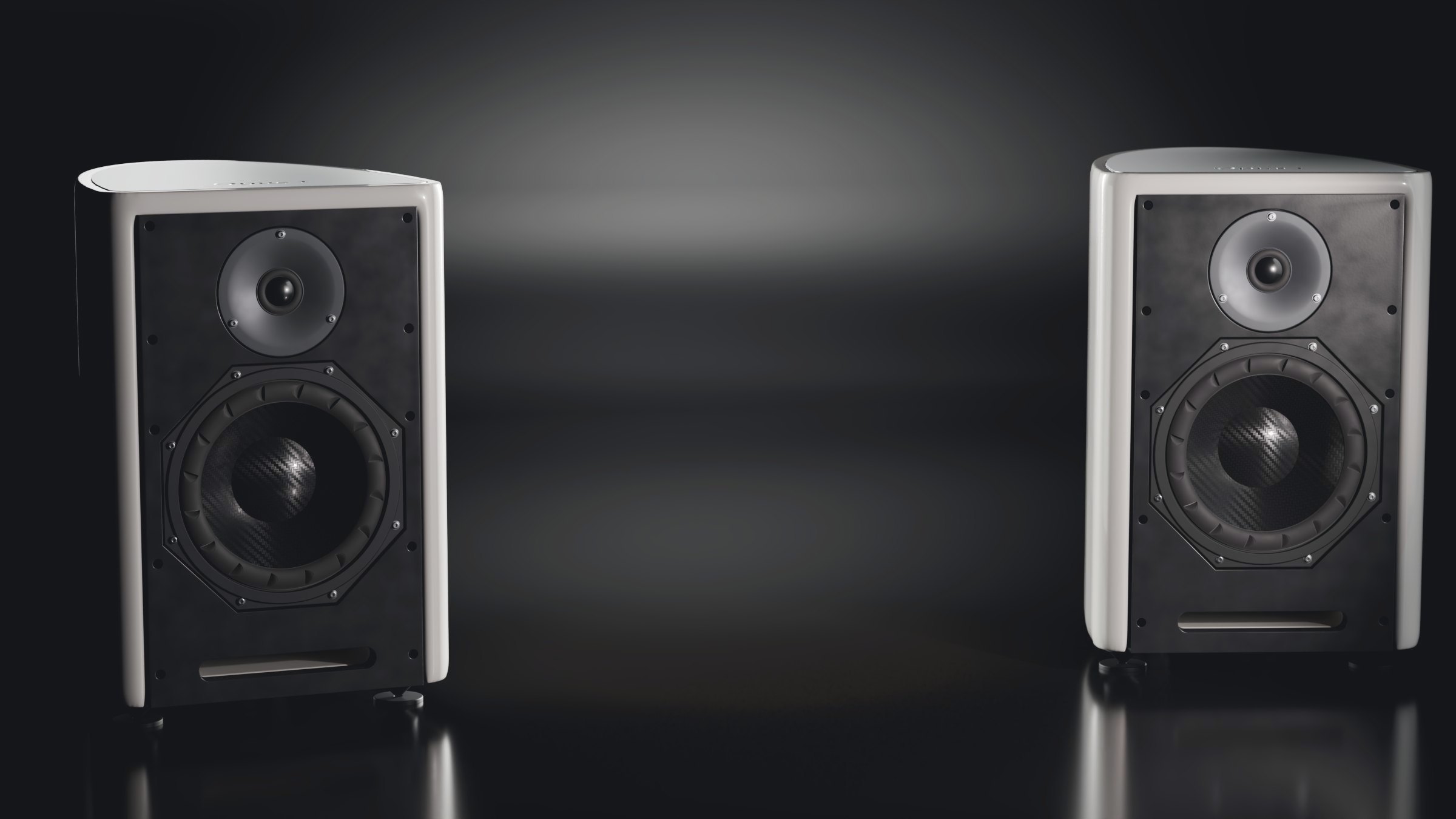

Visualización 3D de una pareja de Opus I
Visualización 3D de Opus I. Prototipo en desarrollo.

07 · Desarrollo en curso

Del prototipo al producto.

  1. Diseño y fabricación.
  2. Medición y revisión.
  3. Validación del producto.

El desarrollo de Opus I continúa con nuevas comprobaciones acústicas, pruebas de fabricación y la validación del montaje.

También estamos definiendo los acabados y las condiciones de los formatos Kit y Montada. Antes de ofrecerlos, queremos conocer mejor la consistencia de fabricación y las necesidades de cada proceso.

Compartiremos los avances que permitan comprender cómo evoluciona el primer altavoz de BRAM Acoustics.
