El proceso

De un boceto a una caja medida en cámara: lo que se ha hecho, por orden, y lo que queda.

  1. 01

    La idea

    Opus I parte de una pregunta concreta: qué altavoz se puede construir hoy aplicando lo que la literatura técnica ha establecido sobre recintos, difracción y preferencia del oyente, sin las limitaciones de una cadena de montaje. El primer boceto fija ya la sección con frontal plano y trasera curva.

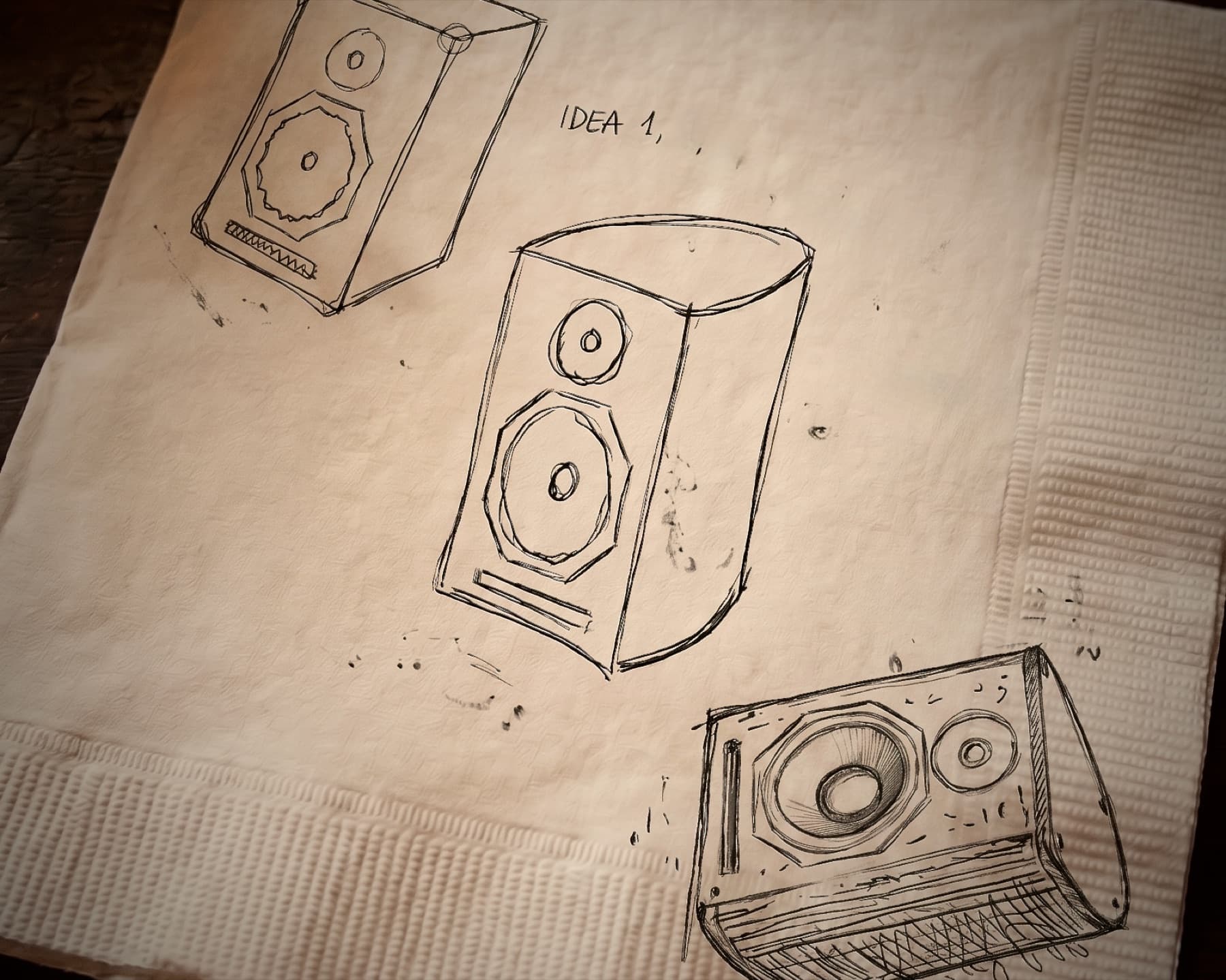

    Bocetos a tinta de tres cajas acústicas sobre una servilleta
    Imagen de síntesisLos primeros bocetos de la silueta. Imagen de síntesis a partir de los dibujos originales.
  2. 02

    El diseño

    La caja se modela como un sólido paramétrico: cada cota vive en un fichero y de ahí salen el 3D, el juego de corte y la comprobación del volumen y la sintonía. La versión actual es la v11; cada revisión queda anotada con su motivo.

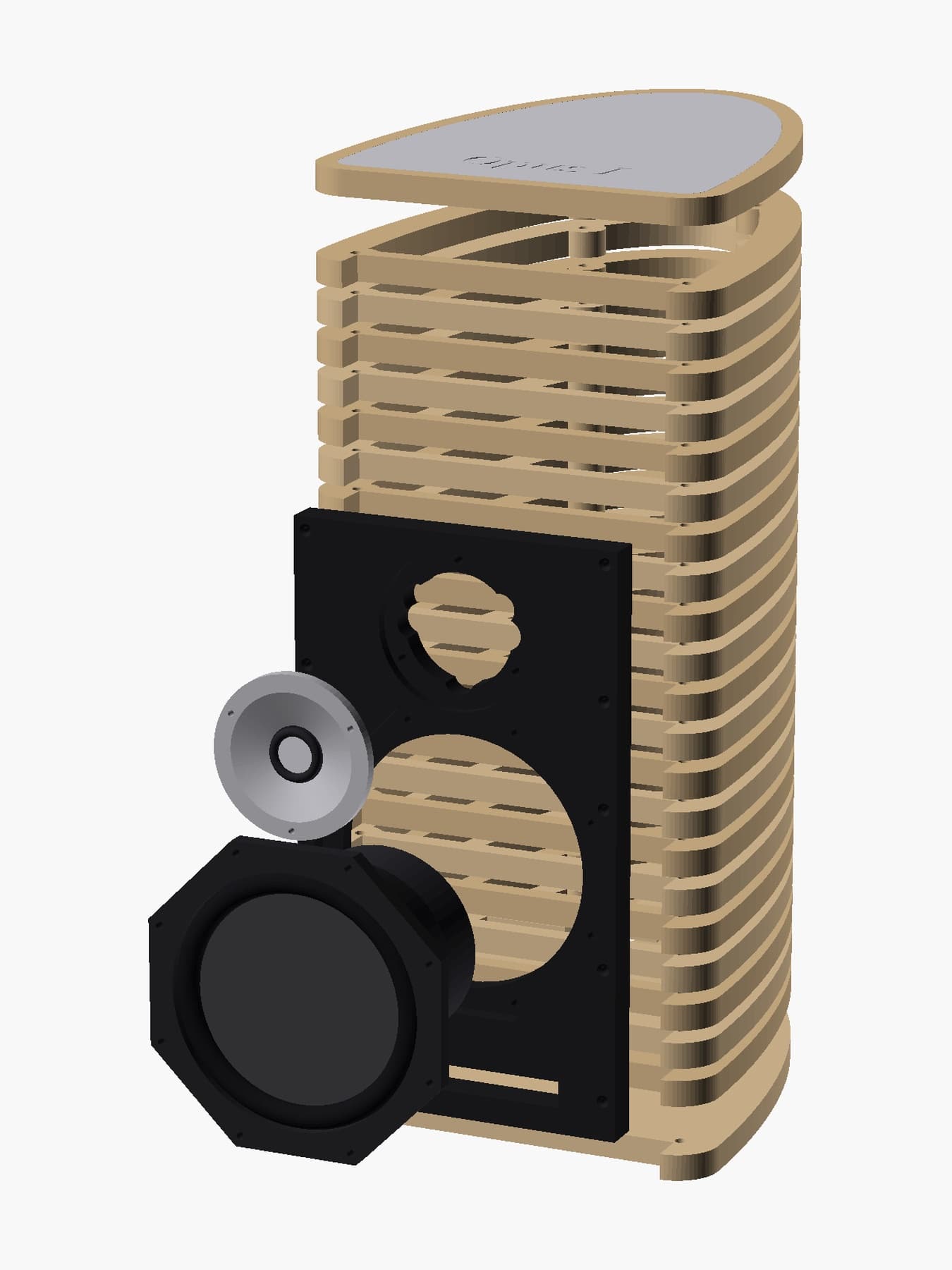

    Despiece de Opus I con las capas separadas
    Imagen de síntesisDespiece del modelo v11.
  3. 03

    El corte

    Las 23 capas, el frontal y la placa de terminales se cortan por control numérico en un taller de proximidad, a partir de los ficheros que genera el modelo. No se edita ningún plano a mano.

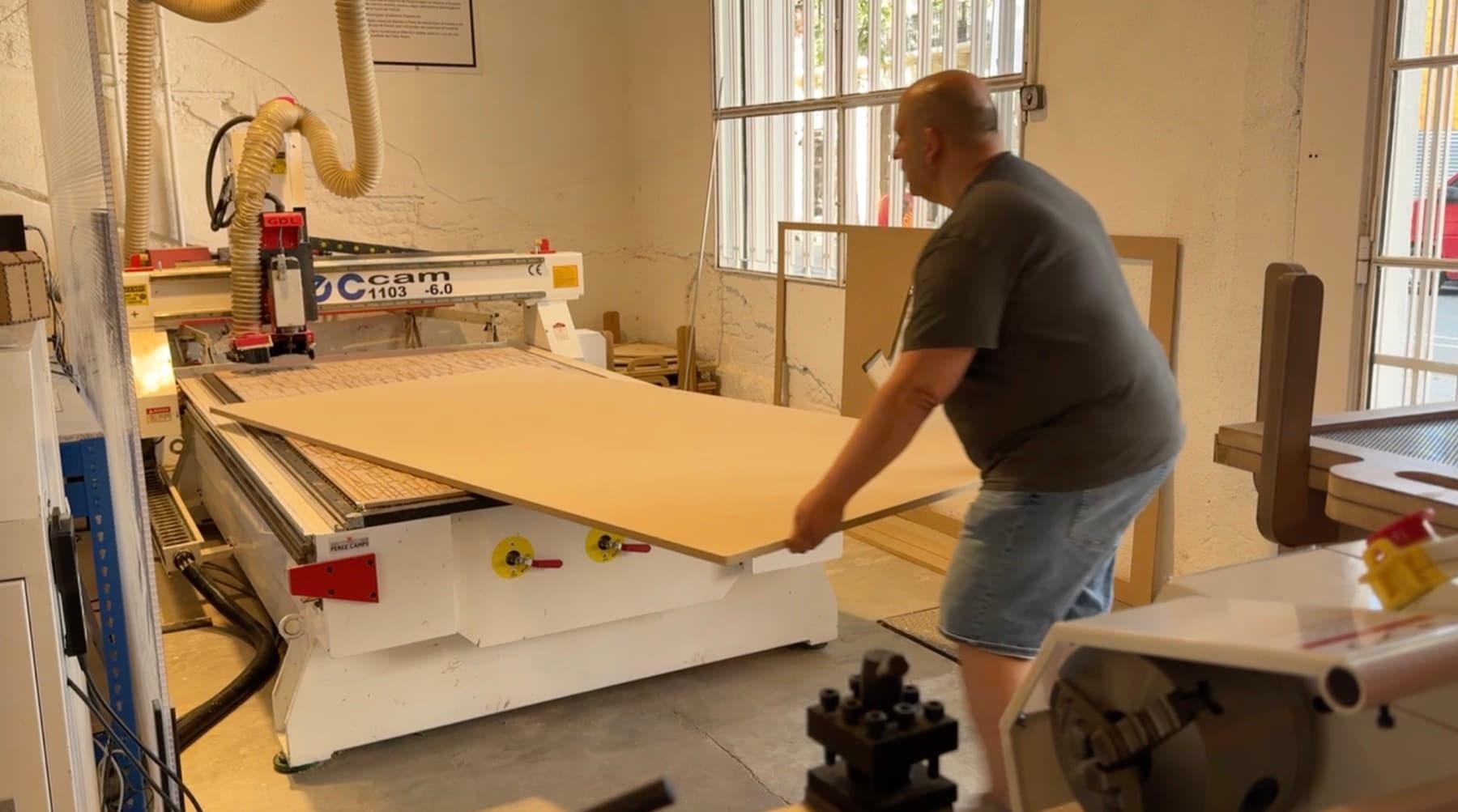

    Un operario coloca un tablero de MDF sobre la mesa de una fresadora CNC
    Fotografía de procesoEl tablero de MDF entra en la fresadora CNC del taller.
  4. 04

    El montaje

    Las capas se apilan sobre las varillas roscadas, se comprimen y se encola el frontal. La placa de terminales va en la trasera. En el prototipo se han afinado el rebaje del woofer y la longitud de los tornillos: son ajustes pequeños que se anotan y pasan al modelo.

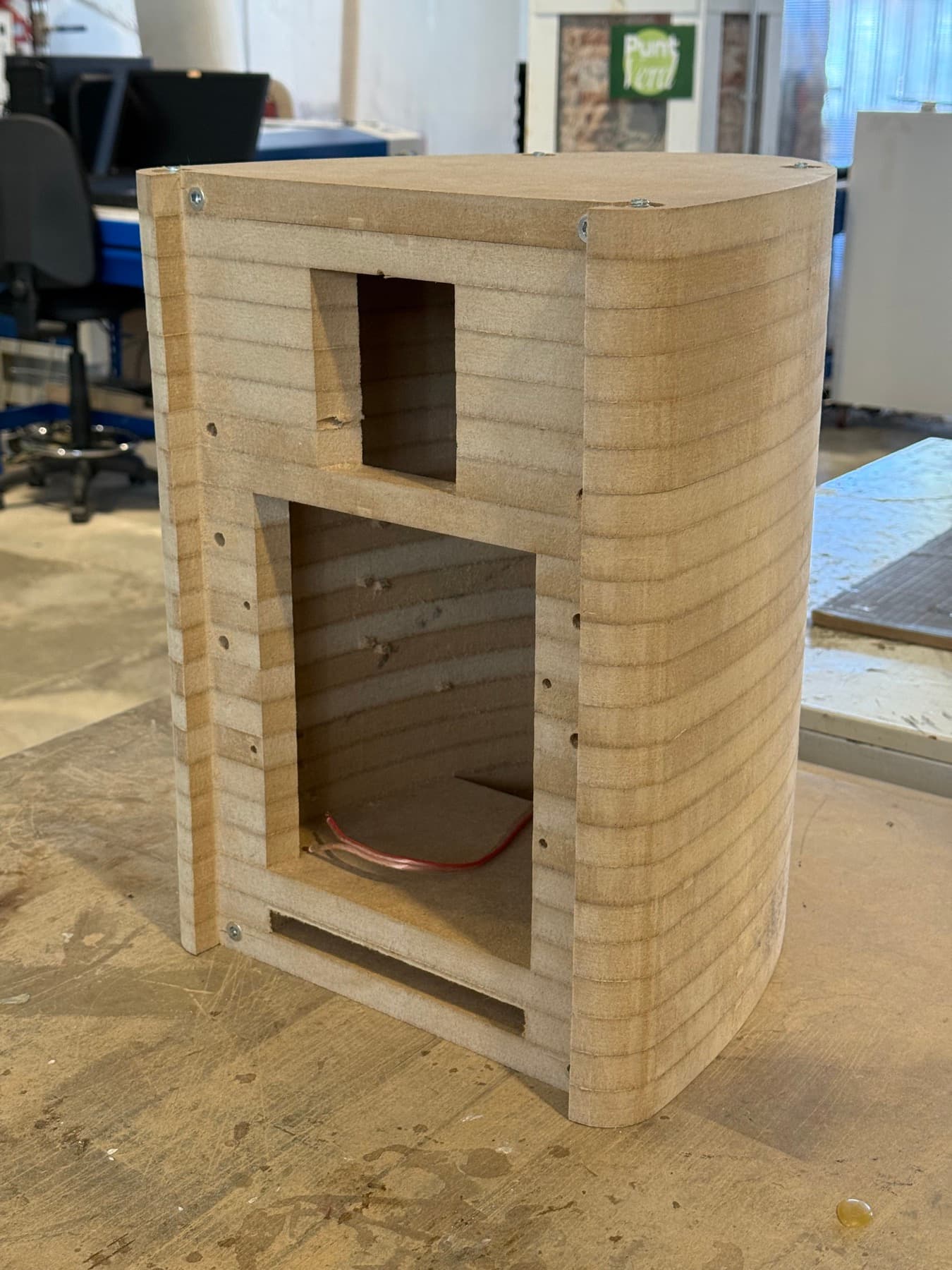

    Caja de capas de MDF apiladas sobre un banco de taller, sin frontal
    Fotografía de procesoLa caja apilada y comprimida, antes de encolar el frontal.
  5. 05

    El filtro

    El filtro pasivo se monta a mano sobre una placa con la silueta de la caja. Cada componente se mide antes de soldar; la bobina del woofer, por ejemplo, llegó con una resistencia en serie mayor de la prevista y quedó anotada como punto abierto.

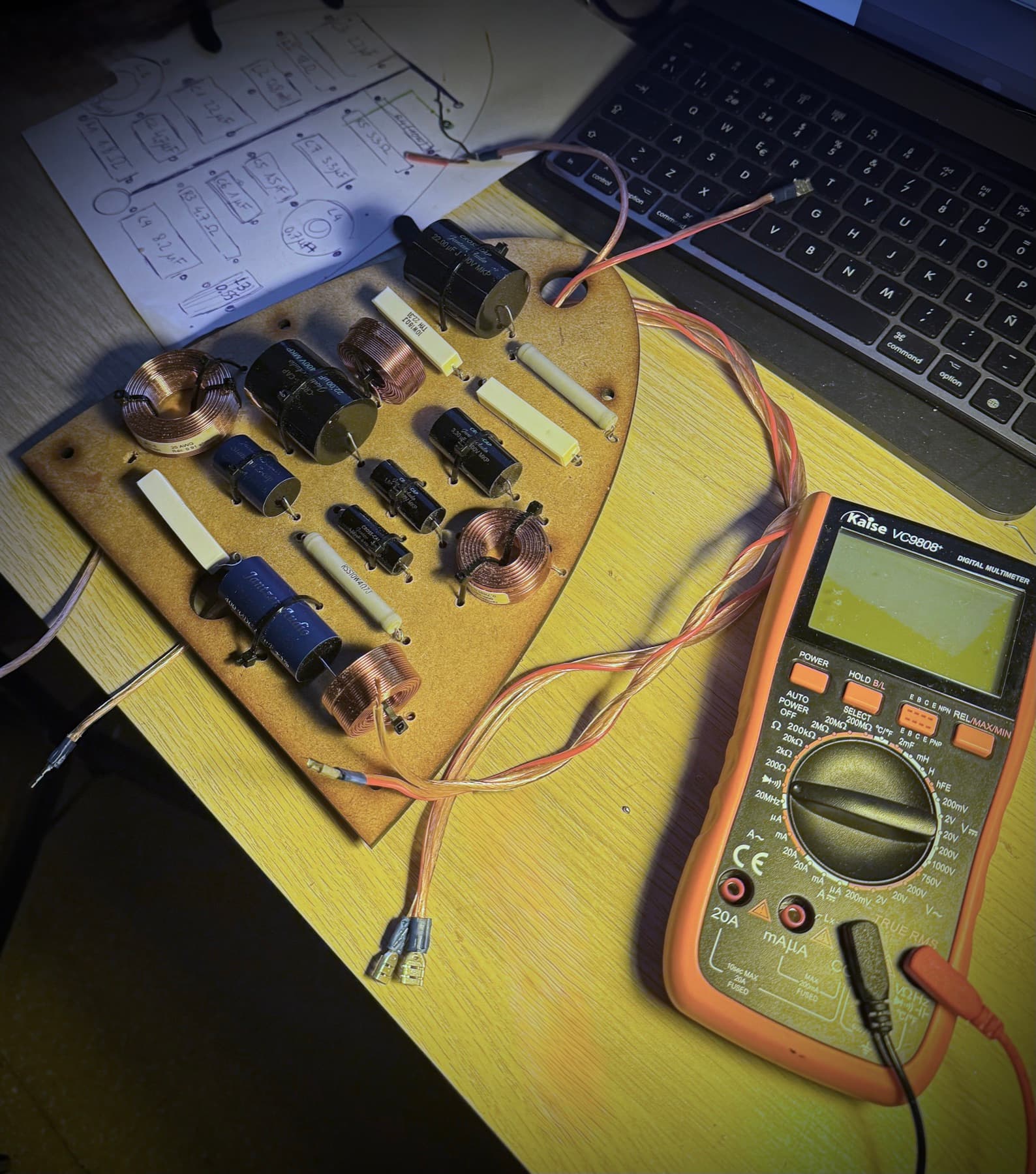

    Filtro montado sobre su placa, con un multímetro al lado
    Fotografía de procesoEl filtro montado sobre la placa, con el multímetro al lado.
  6. 06

    Las medidas

    Primero en casa, con micrófono calibrado a 1 m, para orientar el ajuste del filtro. Después, el 8 de octubre de 2026, en la cámara semianecoica de Beyma: respuesta en eje y a 30°, impedancia y distorsión a tres niveles. Son los datos que se publican en la ficha.

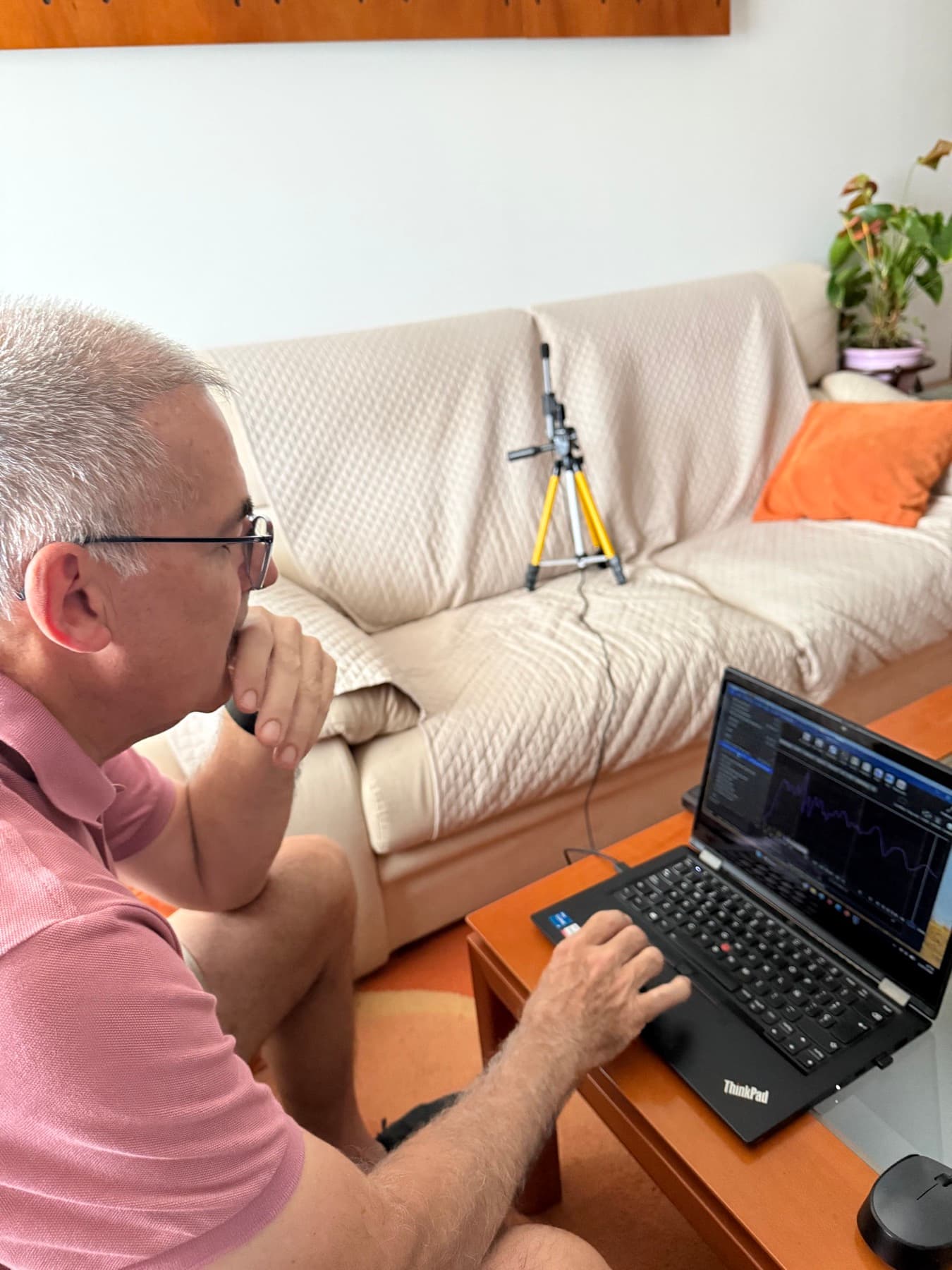

    Medición en sala: micrófono en trípode sobre el sofá y portátil con la curva en pantalla
    Fotografía de procesoMedida preliminar en sala, con el micrófono en trípode a 1 m.
  7. 07

    La escucha

    El prototipo se escucha junto a cajas conocidas, con la misma electrónica y la misma música, para situar lo que las medidas no cuentan. Las escuchas comparativas documentadas y el piloto de montaje con una persona externa son los siguientes pasos.

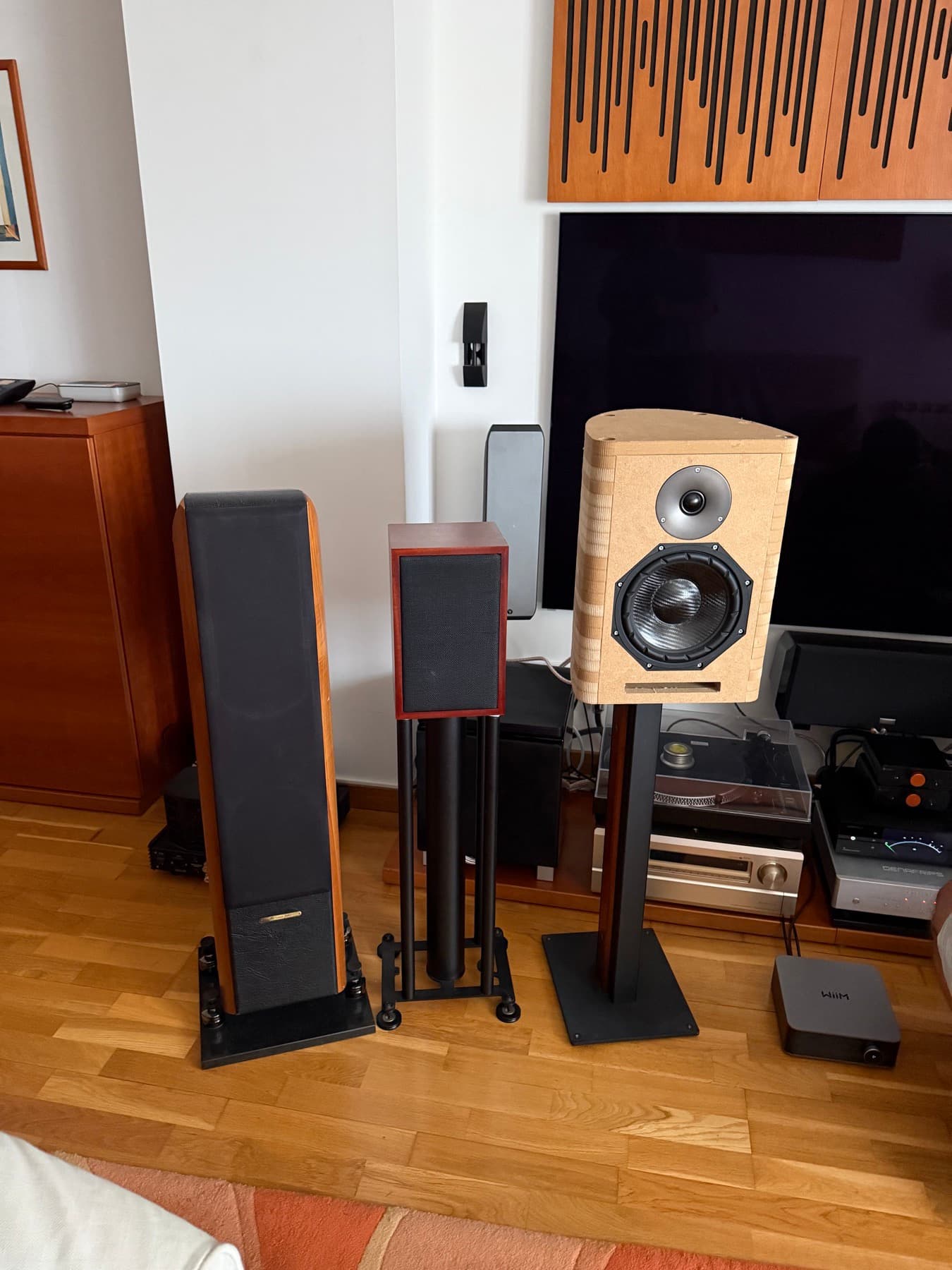

    El prototipo en MDF sobre un pie, junto a una columna y una caja de estantería
    Fotografía de procesoEl prototipo en MDF junto a dos cajas de referencia, en la sala de escucha.
