Opus I

El primer altavoz de BRAM.

Opus I comenzó con una pregunta de diseño: ¿podíamos desarrollar un altavoz exigente en acústica y construcción que también pudiera montarse en casa siguiendo un proceso claro? Para responderla, hemos dedicado el trabajo técnico a la geometría del recinto, la elección e integración de los transductores, el filtro y la manera de fabricar cada pieza.

El resultado es un prototipo de dos vías con una identidad propia. Queremos que el esfuerzo de ingeniería se traduzca en una escucha capaz de mantener el interés por la música, y que los datos publicados permitan comprender tanto los aciertos como los límites del diseño. La facilidad de montaje se verificará mediante una prueba externa antes de ofrecer el Kit.

Prototipo en desarrollo. Las imágenes son de síntesis salvo que el pie diga lo contrario.

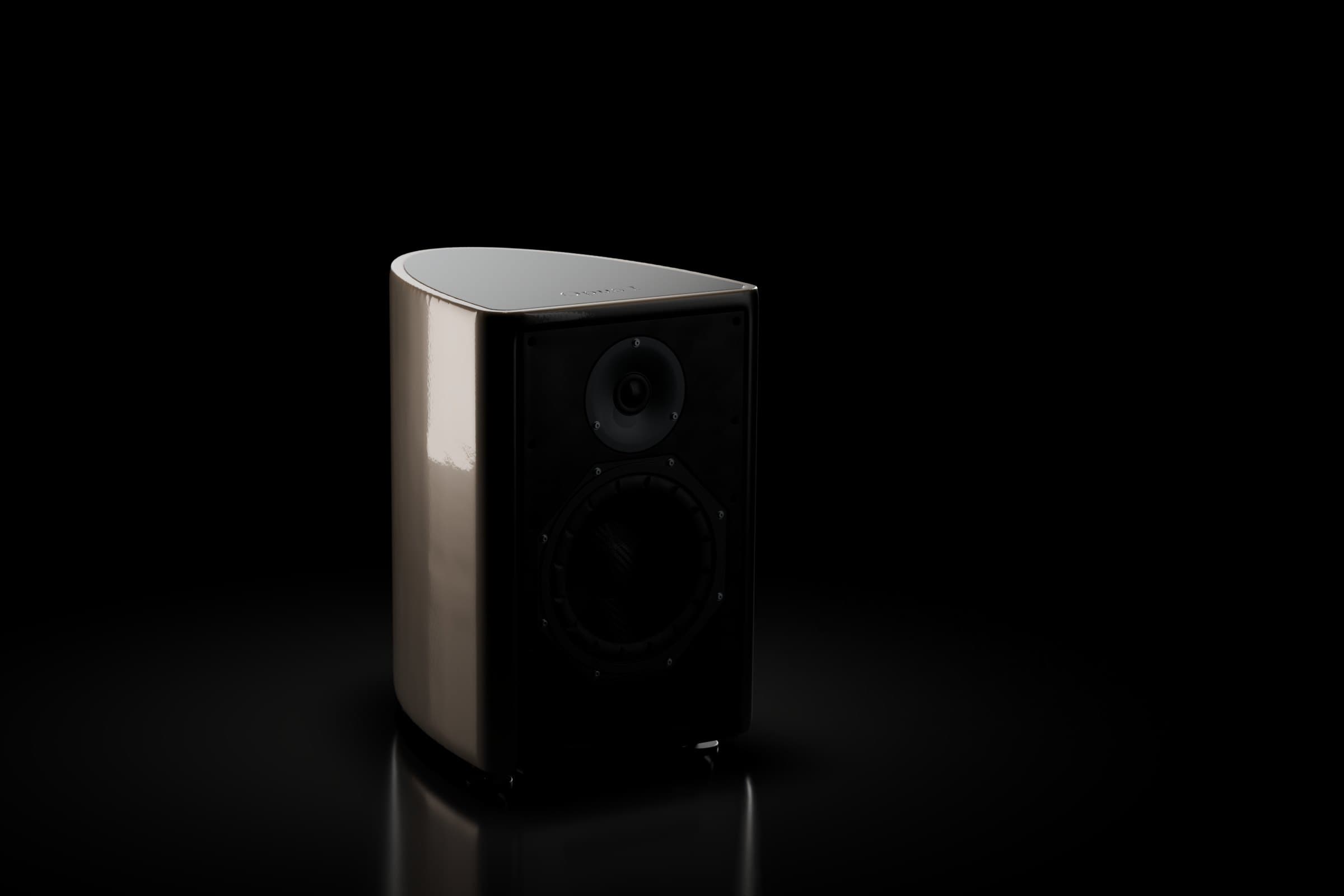

Opus I de tres cuartos con acabado blanco brillante y frontal negro satinado, sobre fondo negro
Imagen de síntesisOpus I con el acabado previsto, blanco brillante y frontal negro satinado. Imagen de síntesis generada desde el modelo CAD.

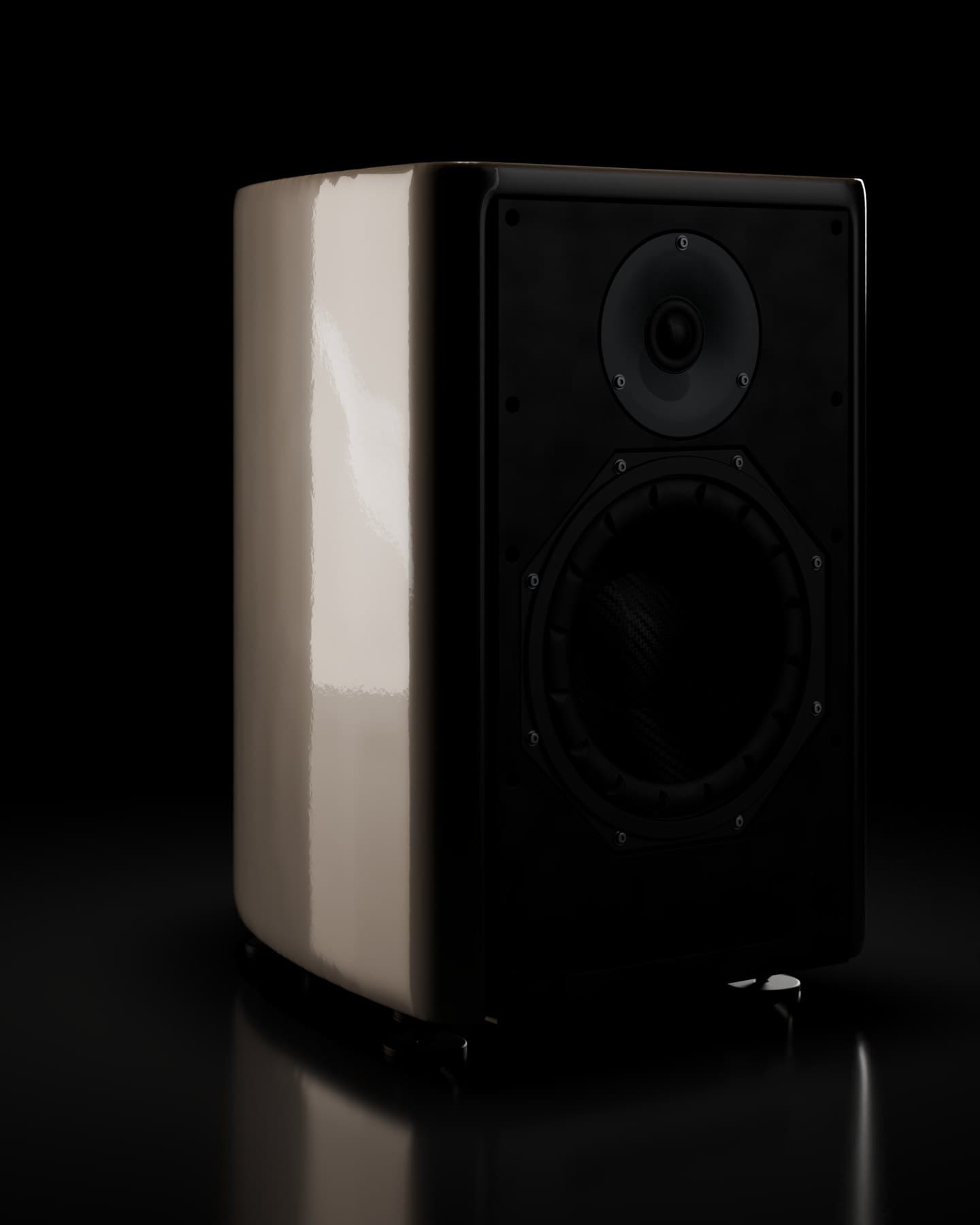

Opus I de tres cuartos: un reflejo largo recorre el lateral lacado
Imagen de síntesisEl lateral lacado y el frontal con los dos transductores. Imagen de síntesis generada desde el modelo CAD.

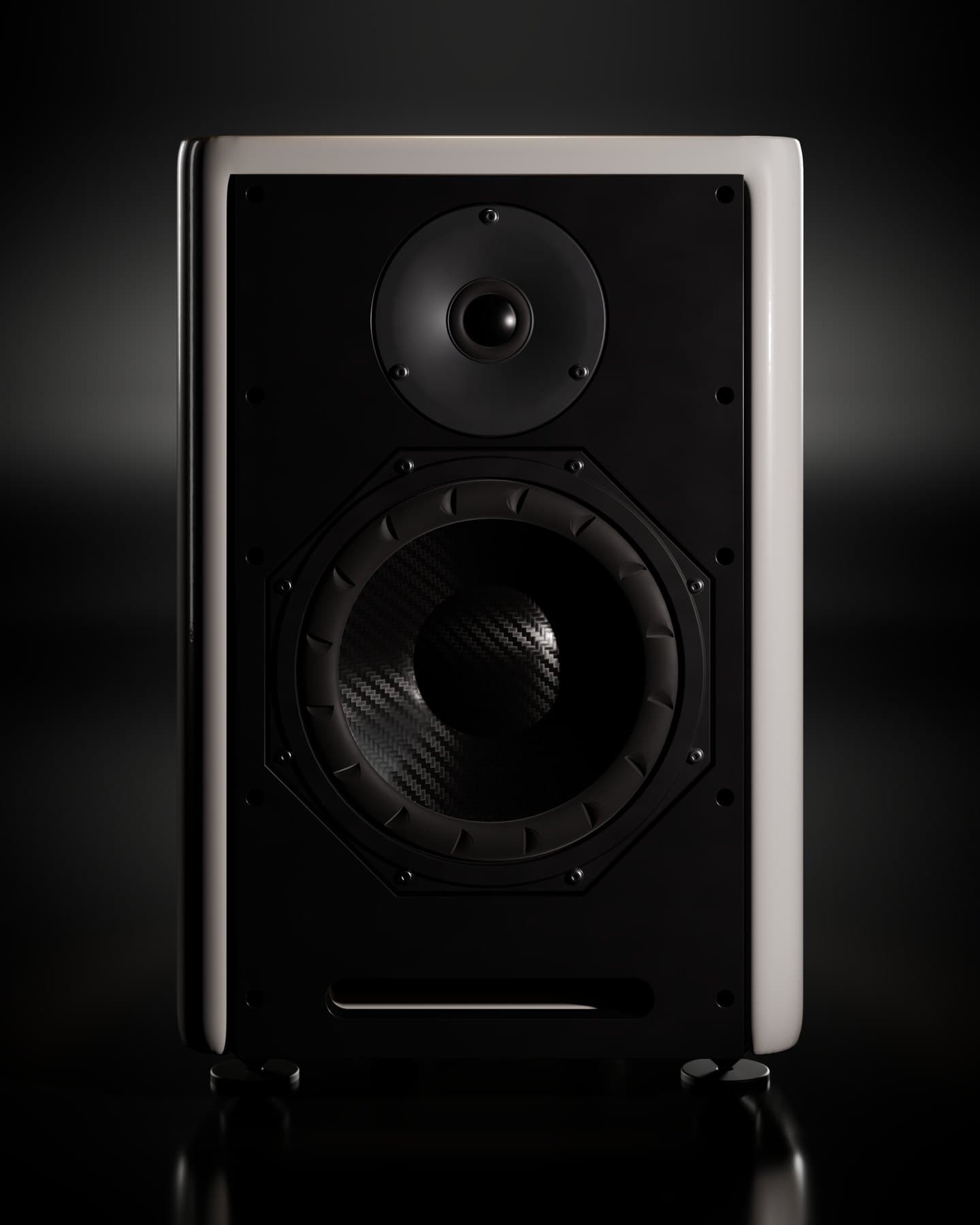

Opus I de frente, con el woofer de cono de carbono y el tweeter
Imagen de síntesisAlzado frontal: woofer Beyma de cono de fibra de carbono y tweeter de cúpula. Imagen de síntesis generada desde el modelo CAD.

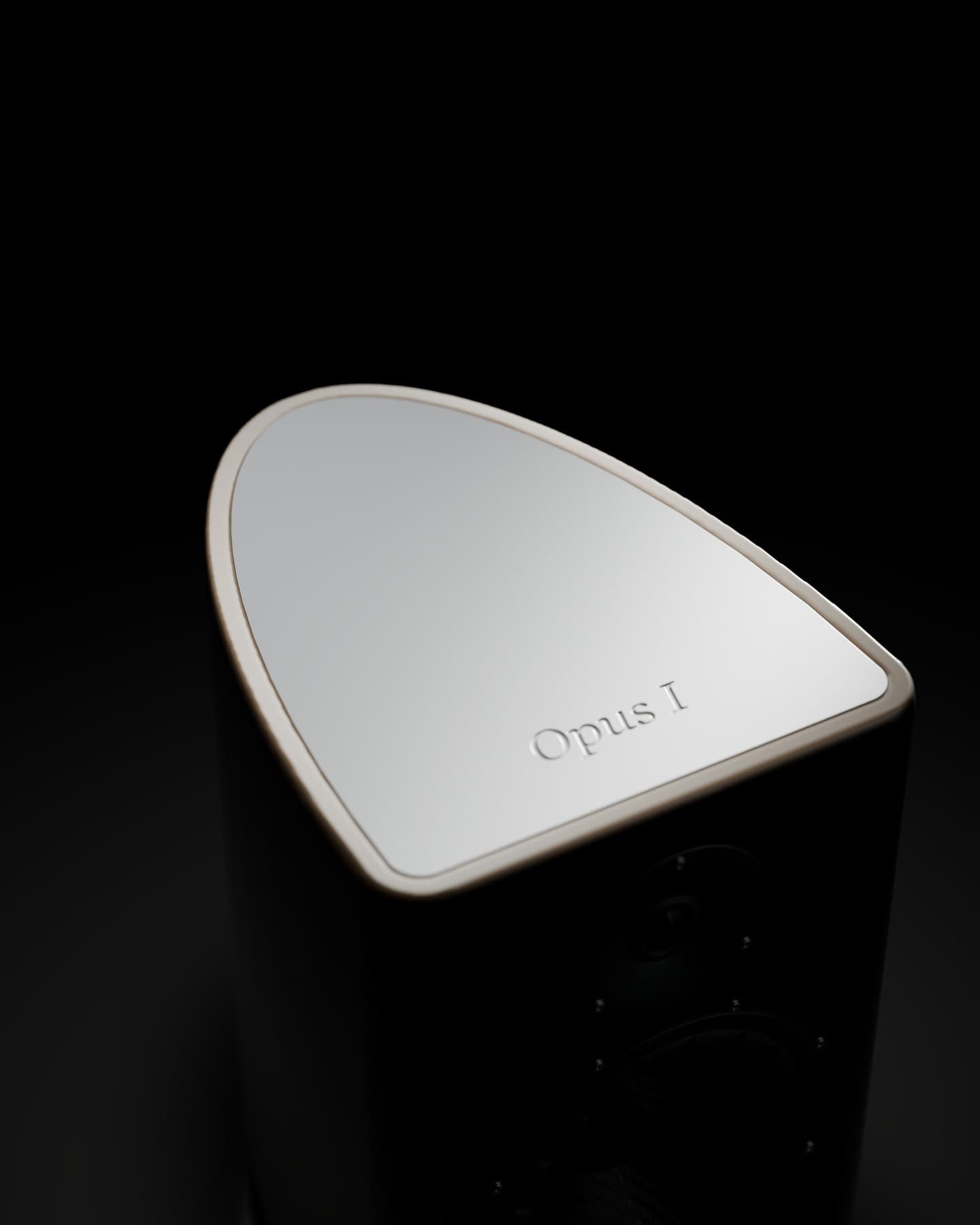

Placa superior de aluminio con «Opus I» grabado
Imagen de síntesisLa placa superior de aluminio con el nombre grabado. Imagen de síntesis generada desde el modelo CAD.

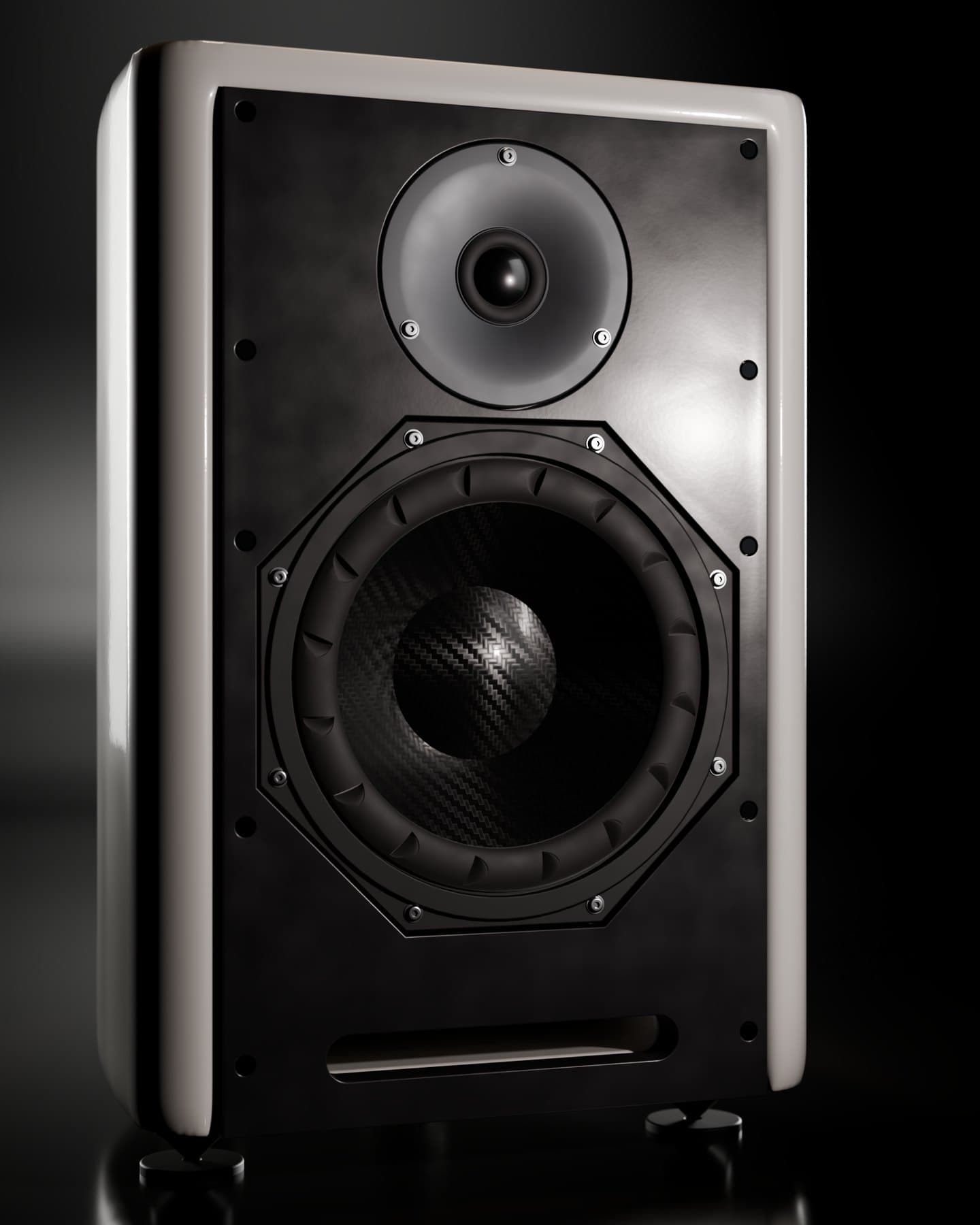

Detalle del frontal negro satinado con el tweeter y el woofer
Imagen de síntesisDetalle del frontal negro satinado con los dos transductores. Imagen de síntesis generada desde el modelo CAD.

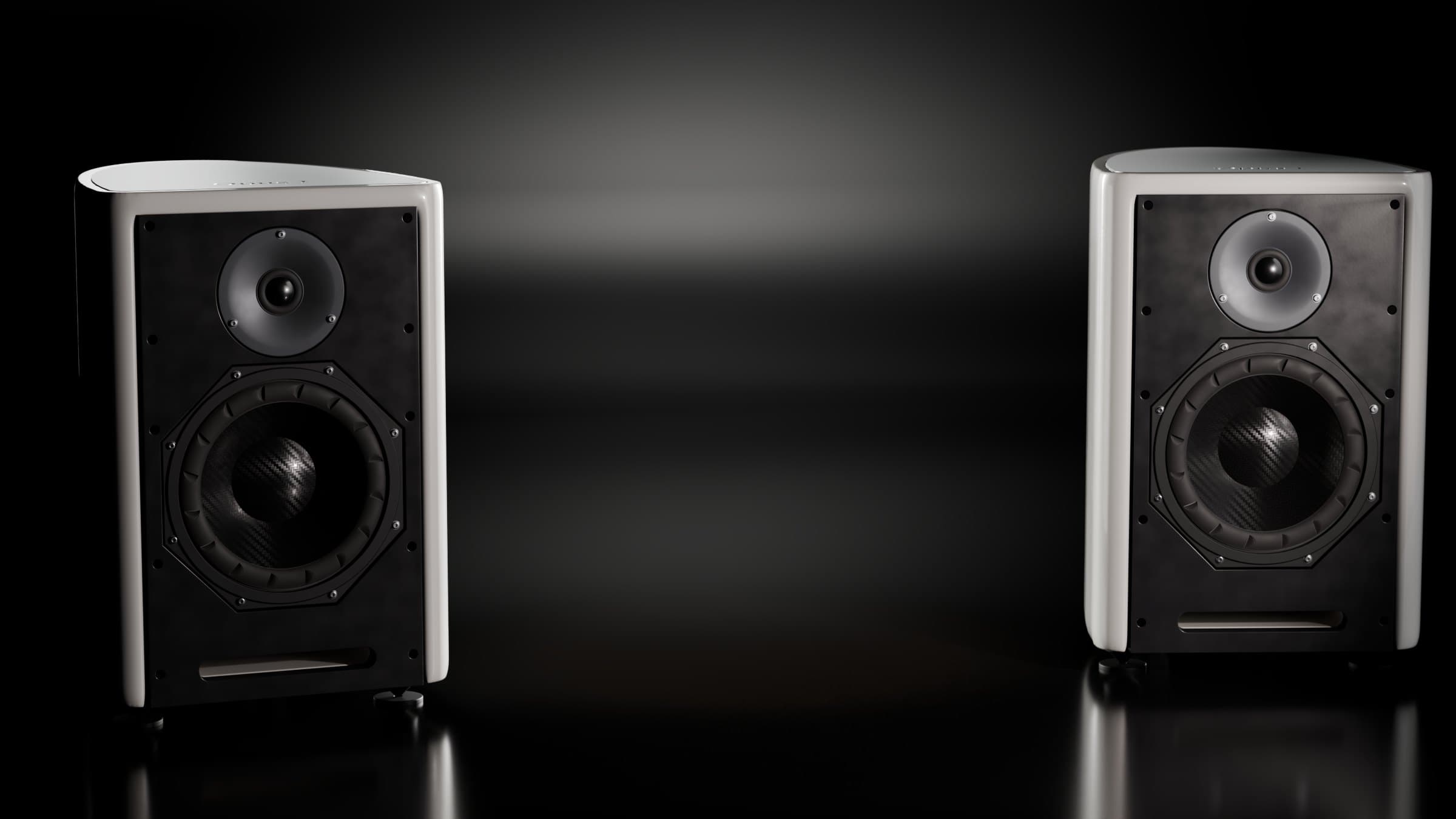

Pareja de Opus I sobre un suelo negro brillante
Imagen de síntesisPareja de Opus I con el acabado previsto. Imagen de síntesis generada desde el modelo CAD.

Lira: una construcción por capas

La caja Lira utiliza MDF de 19 mm cortado mediante CNC y organizado en 23 capas. El contorno curvo, con el frontal plano y la trasera elíptica, evita pares de paredes laterales enfrentadas en paralelo; el conjunto incorpora espesores de unos 40 mm en el frente y 30 mm en los laterales, además de elementos de refuerzo. Es una geometría que permite definir con precisión tanto el volumen interno como las zonas de apoyo y unión.

En su versión v11, el recinto mide 304 × 388 × 437 mm (ancho × fondo × alto). Cuatro varillas roscadas M8 forman la sujeción mecánica y mantienen la pila a compresión; una placa superior de aluminio de 3 mm, encastrada, remata la construcción. El conducto de sintonía está mecanizado en las propias capas; no es un tubo añadido.

Las dimensiones y los componentes describen el diseño actual: por sí solos no demuestran que el recinto elimine vibraciones, resonancias o coloraciones. Para sostener una conclusión de ese tipo hacen falta ensayos específicos.

Dimensiones304 × 388 × 437 mm

Ancho × fondo × alto, exteriores, versión v11.

Construcción23 capas de MDF de 19 mm

Cortadas por CNC y apiladas; sin pares de paredes laterales enfrentadas en paralelo.

Paredes40 mm frontal / 30 mm laterales
UniónCuatro varillas roscadas M8

Mantienen el conjunto a compresión.

Placa superiorAluminio de 3 mm

Encastrada en la última capa.

CargaBass-reflex

El conducto está mecanizado en las capas.

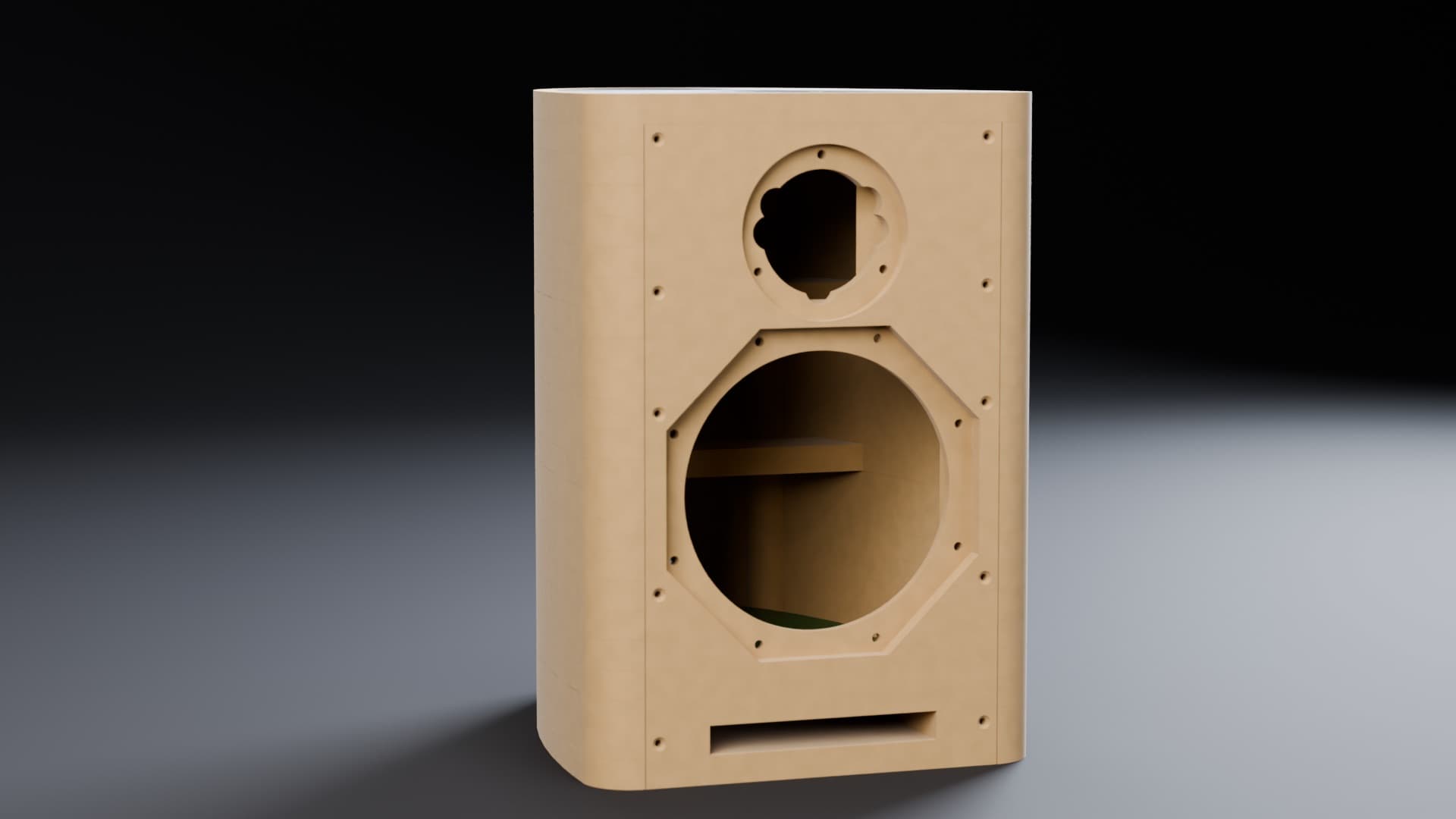

Caja Lira montada en MDF, sin transductores
Imagen de síntesisLa caja montada en MDF sin acabado, antes de instalar los transductores.

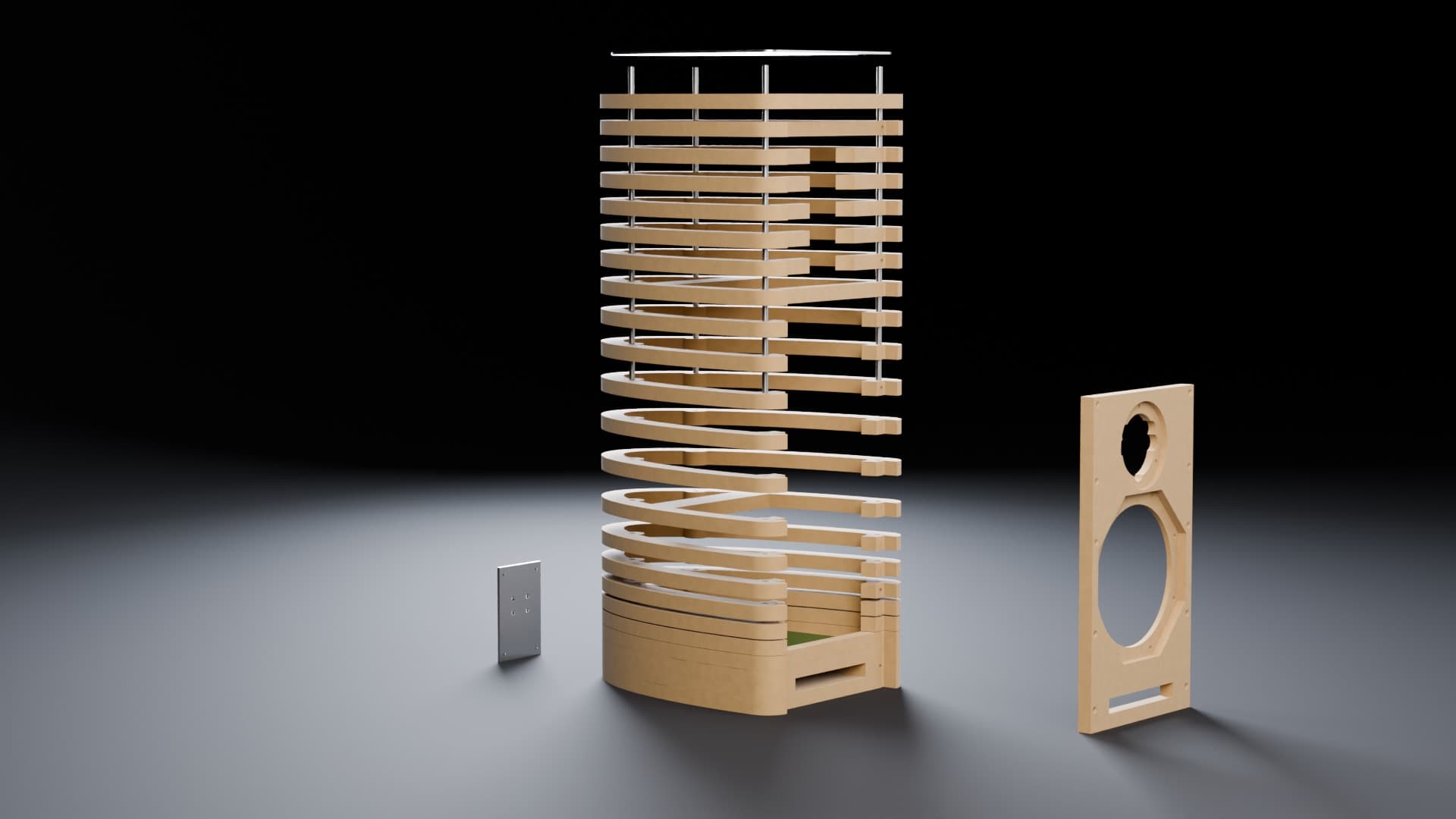

Capas de la caja Lira separándose sobre las varillas
Imagen de síntesisLas capas se separan sobre las varillas roscadas.
Render pendienteSección de la caja: capas, conducto, transductores y filtro. Render en espera.

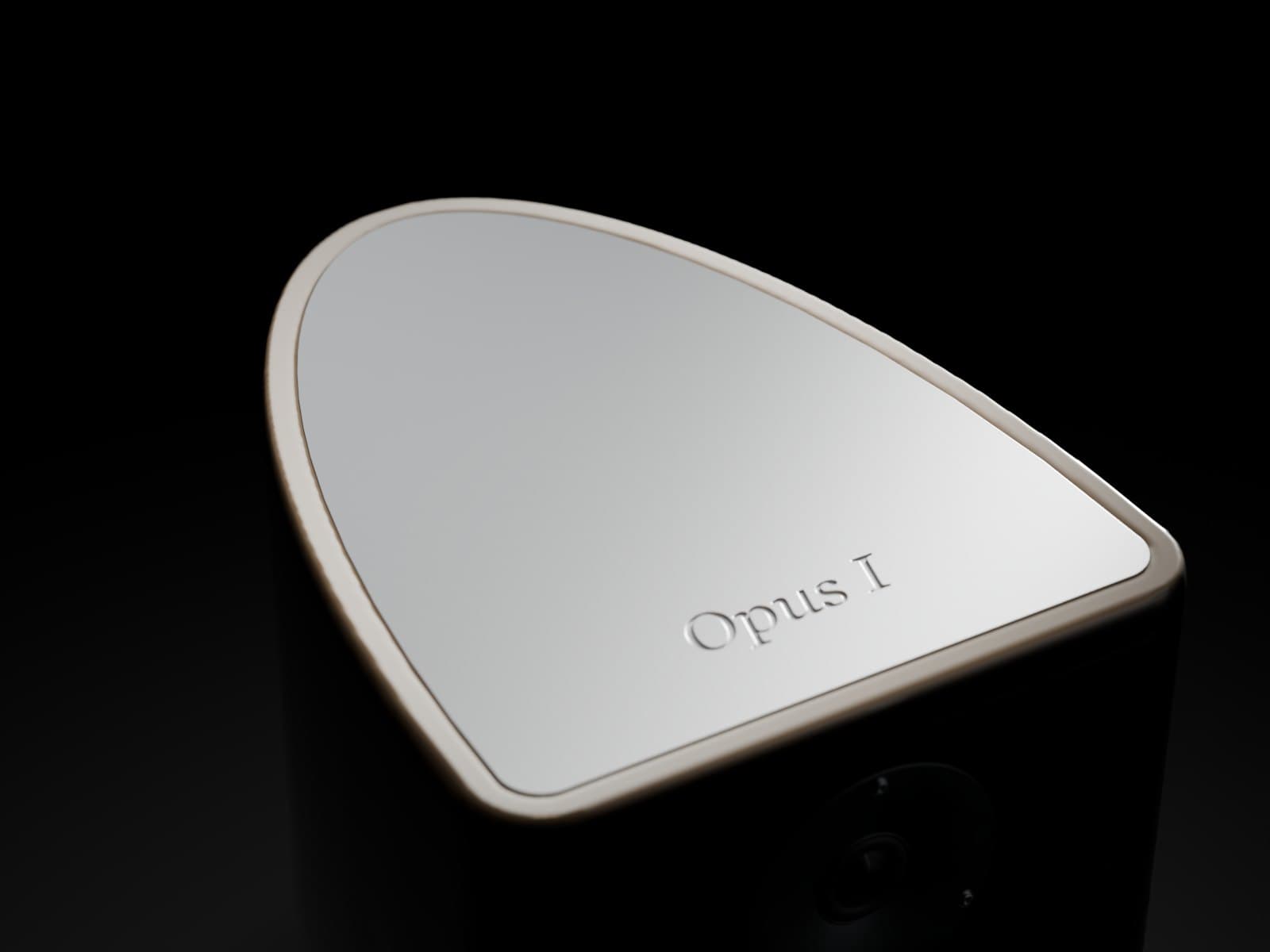

Detalle de la placa superior de aluminio encastrada en la caja lacada
Imagen de síntesisLa placa superior de aluminio, encastrada y enrasada con la caja. Imagen de síntesis generada desde el modelo CAD.
Imagen de síntesisAnimación del montaje de las 23 capas sobre las varillas, generada a partir del modelo v11.4.

Dos vías, un sistema

Opus I combina un altavoz de graves y medios Beyma 8NMFW de 8 pulgadas con un tweeter de cúpula Beyma T25M, fabricados en Valencia. La elección de los dos transductores se ha trabajado junto con su integración en el recinto y con el filtro pasivo; el resultado debe evaluarse como sistema, no sumando las fichas independientes de cada unidad.

Beyma 8NMFW
Woofer de 8 pulgadas de campo cercano y medio. Trabaja en bass-reflex dentro de la Lira, enrasado en el frontal sobre un rebaje octogonal.
Beyma T25M
Tweeter de cúpula de 25 mm con frontal de aluminio, montado enrasado en el frontal.

Filtro

El filtro es pasivo, de dos vías, y utiliza componentes Jantzen: bobinas de aire y condensadores de polipropileno Cross-Cap. Responde a un desarrollo realizado con colaboración técnica de Beyma y ajusta el reparto de frecuencias y los niveles entre las dos vías, aspectos decisivos para la respuesta final. Incluye corrección de impedancia y una red de atenuación del tweeter, y se monta sobre una placa con la silueta de la caja que entra por el hueco del woofer.

El conjunto se ha medido con el filtro instalado: esa es la referencia para hablar de sensibilidad, impedancia y equilibrio tonal de Opus I.

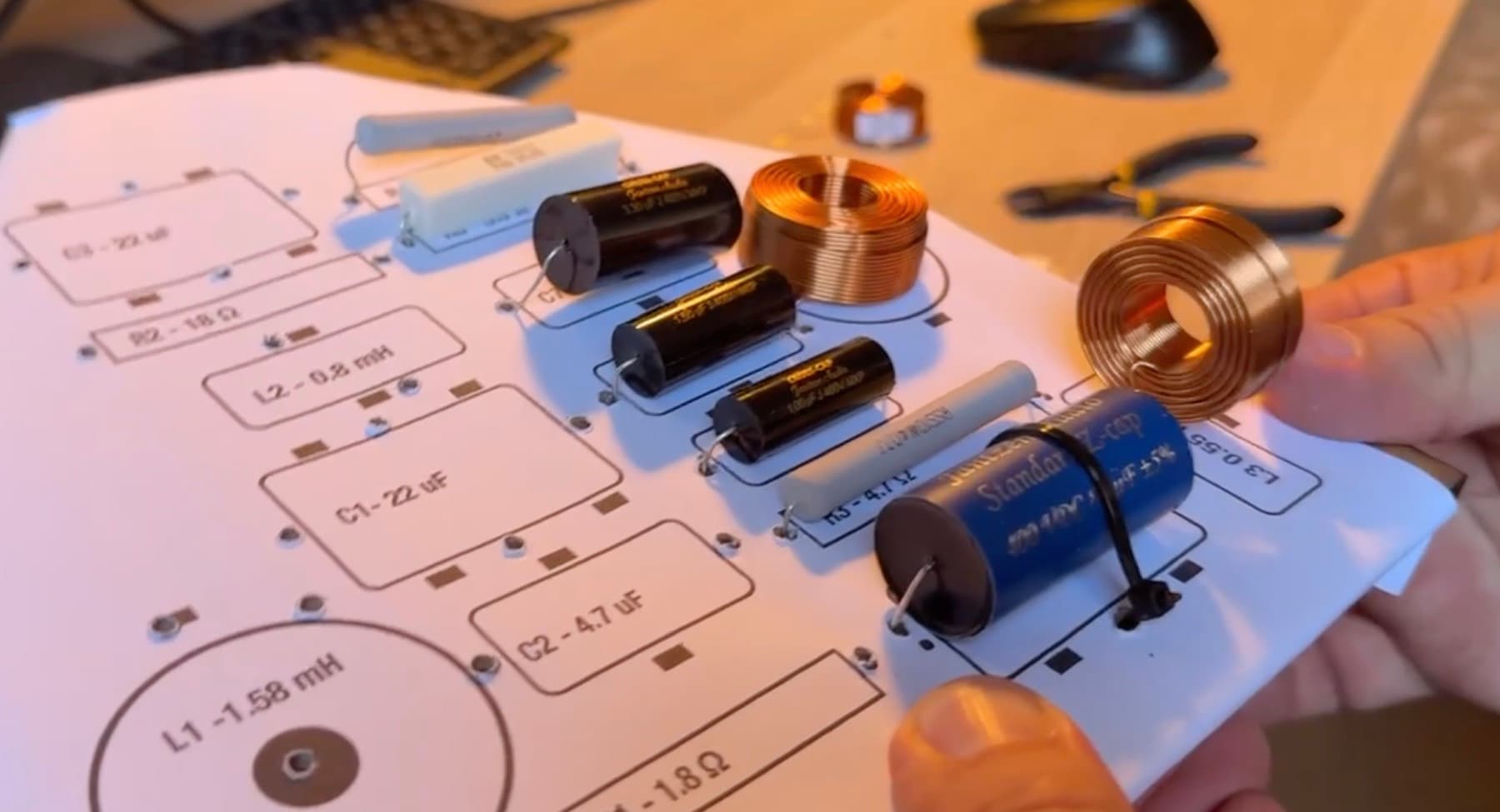

Componentes del filtro sobre la plantilla impresa de la placa: bobinas de cobre, condensadores y resistencias
Fotografía de procesoLos componentes del filtro sobre la plantilla de la placa, antes de soldar.

Resultados, todavía provisionales

El 8 de octubre de 2026 se midió una unidad del prototipo v11 en la cámara semianecoica de Beyma, con el micrófono a 1 metro. Estos resultados ayudan a entender el planteamiento de Opus I, pero todavía no constituyen una ficha técnica final de producción: falta completar la fase eléctrica, la directividad más allá de 30° y la comparación con una segunda unidad.

  • No se ha medido la fase, así que no se califica la carga como fácil ni como difícil para el amplificador.
  • No hay directividad más allá de 30° ni medidas en vertical.
  • Se ha medido una sola caja: la consistencia entre unidades está por comprobar.
  • La respuesta en una sala dependerá, además, de la colocación, la acústica y el equipo de amplificación; se verificará con escuchas documentadas.
Medida preliminar de una unidad del prototipo v11, en la cámara semianecoica de Beyma, el 8 de octubre de 2026, a 2,83 V y 1 m.
Respuesta en frecuencia40 Hz – 20 kHz (−3 dB)

En eje, referida a la media entre 300 Hz y 3 kHz.

Linealidad±2,2 dB de 100 Hz a 10 kHz

En eje. Hay un valle suave de −2 dB entre 1,8 y 2,3 kHz, en la zona de cruce; a 30° no aparece.

Sensibilidad82,4 dB a 2,83 V / 1 m

Media entre 300 Hz y 3 kHz. Con 4 Ω nominales, la conversión convencional da unos 79,4 dB referidos a 1 W / 1 m: es una equivalencia orientativa, no otra medición, porque la impedancia real varía con la frecuencia.

Impedancia4 Ω nominales

Mínimo de 3,9 Ω a 8 kHz; por debajo de 4,5 Ω entre 7,5 y 20 kHz. La fase no se ha medido.

Distorsión armónica< 0,45 % por encima de 100 Hz

A 2,83 V. Por encima de 40 Hz se queda por debajo del 0,8 %. Ese porcentaje no describe su comportamiento a cualquier volumen.

Fuera de eje−2 dB de 4 a 10 kHz

A 30° horizontal. Más allá de 30° no se ha medido.

Respuesta en frecuencia a 2,83 V / 1 m

506070809020501002005001k2k5k10k20kFrecuencia (Hz)Nivel (dB SPL)En ejeA 30° horizontal
Ver los valores por tercios de octava
FrecuenciaEn ejeA 30° horizontal
20 Hz54,5 dB59,0 dB
25 Hz62,0 dB64,5 dB
31,5 Hz72,8 dB73,1 dB
40 Hz79,2 dB79,1 dB
50 Hz80,5 dB80,0 dB
63 Hz84,2 dB83,6 dB
80 Hz83,2 dB82,2 dB
100 Hz82,8 dB83,1 dB
125 Hz84,7 dB85,8 dB
160 Hz83,2 dB83,1 dB
200 Hz84,0 dB83,5 dB
250 Hz81,9 dB80,8 dB
315 Hz81,5 dB82,1 dB
400 Hz84,5 dB82,4 dB
500 Hz82,8 dB82,6 dB
630 Hz83,9 dB81,8 dB
800 Hz83,8 dB81,9 dB
1 kHz83,4 dB81,5 dB
1,25 kHz82,5 dB81,3 dB
1,6 kHz82,0 dB81,6 dB
2 kHz81,0 dB81,7 dB
2,5 kHz82,0 dB82,5 dB
3,15 kHz81,7 dB80,8 dB
4 kHz82,4 dB80,9 dB
5 kHz82,2 dB80,9 dB
6,3 kHz82,2 dB79,5 dB
8 kHz82,1 dB79,7 dB
10 kHz83,3 dB80,5 dB
12,5 kHz84,0 dB79,4 dB
16 kHz84,4 dB78,6 dB
20 kHz82,4 dB72,9 dB
Opus I · prototipo v11 · una unidad · Beyma, 08/10/2026 · cámara semianecoica · 2,83 V / 1 m · resultados preliminaresCurvas suavizadas a 1/12 de octava a partir de los datos Klippel de Beyma. Ver el gráfico original con respuesta, impedancia y distorsión.

Dos maneras de recibir Opus I

Estamos desarrollando dos formatos previstos del mismo diseño acústico. Ninguno está abierto todavía.

Opus I KitPrevisto

Parte de un sistema cuyo trabajo técnico ya se ha realizado y propone que el propietario complete el montaje siguiendo instrucciones. El proceso todavía debe superar una validación externa para poder describir con precisión su dificultad, duración y soporte.

Opus I MontadaPrevisto

Contempla recibir la pareja terminada y comprobada en taller. El acabado inicial está por decidir.

Los acabados, las condiciones de servicio y el momento de comercialización no están cerrados: esta página presenta las dos opciones como parte del desarrollo.

Un altavoz exigente

La sensibilidad medida de 82,4 dB a 2,83 V / 1 m es baja y la impedancia nominal es de 4 Ω. Opus I necesita un amplificador estable ante esa carga y con suficiente margen de potencia y corriente para el nivel de escucha, la distancia y el tamaño de la sala. No vamos a prometer que funcione igual de bien con cualquier amplificador.

Por ahora no publicamos una potencia mínima o recomendada en vatios: esa indicación exige cerrar las pruebas de comportamiento eléctrico y de nivel. Si estás valorando Opus I para tu equipo, podremos estudiar contigo la compatibilidad cuando dispongamos de la documentación definitiva.
