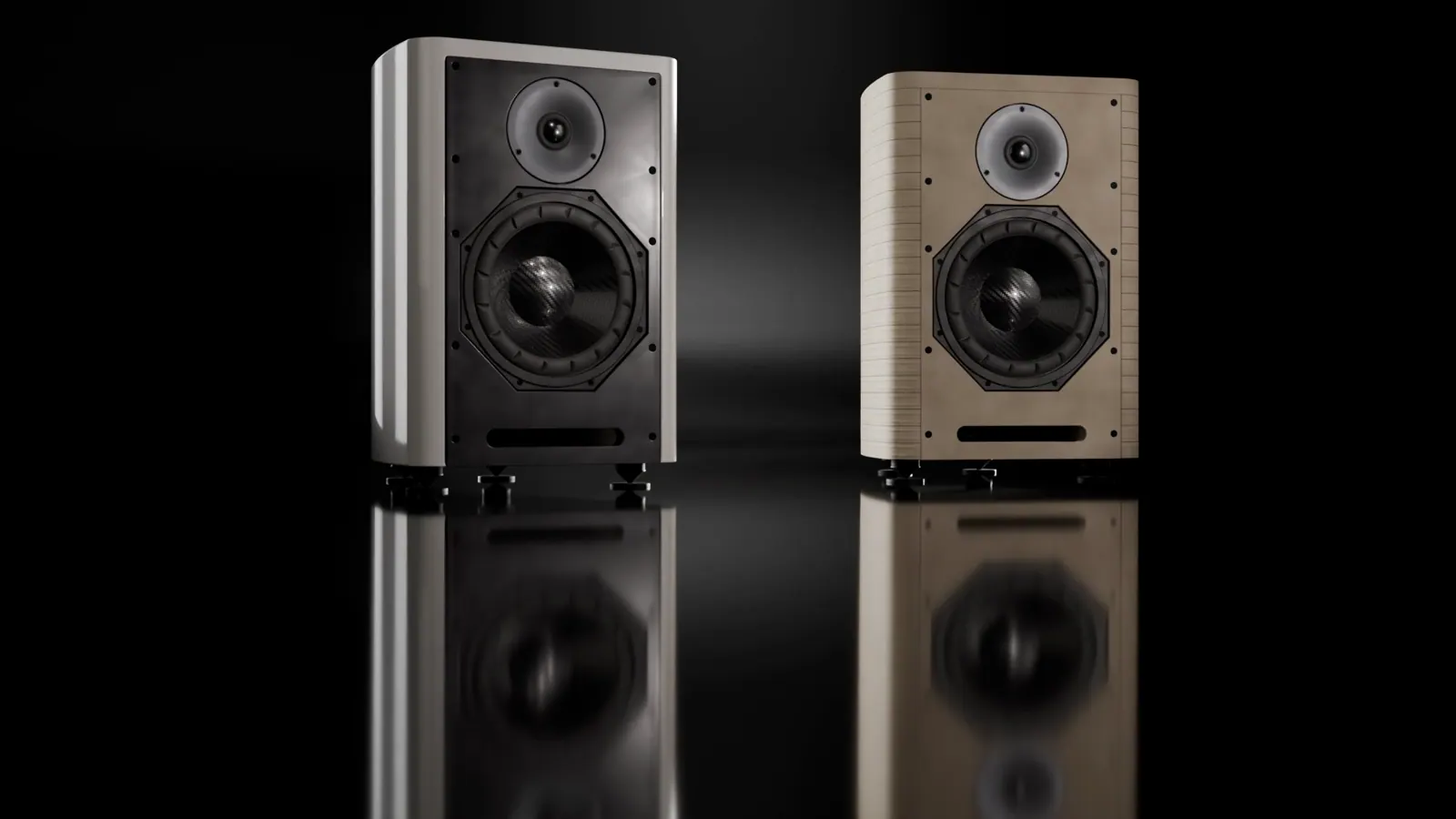

El cono de fibra de carbono del woofer se aleja hasta mostrar las dos Opus I, lacada y en MDF.

OPUS I / ACÚSTICA

Comprender el sonido exige mirar el conjunto.

Visualización 3D basada en el diseño de Opus I.

Un altavoz no se explica por el tamaño de sus transductores ni por una cifra aislada. Su comportamiento surge de la relación entre el recinto, las vías, el filtro, la sala y la amplificación. Estas son las decisiones y mediciones que permiten conocer Opus I.

01 · Respuesta en frecuencia

Equilibrio a lo largo del espectro.

La respuesta en frecuencia indica cómo varía el nivel acústico con la frecuencia. En la medición en eje del prototipo v11, Opus I se mantuvo dentro de ±2,3 dB entre 50 Hz y 20 kHz. En graves, el nivel cayó 3 dB alrededor de 41 Hz.

La uniformidad de la respuesta es una de las prioridades del proyecto. En una sala doméstica, el resultado también dependerá de la posición de los altavoces, la acústica del espacio y la ubicación de escucha.

Respuesta en frecuencia en eje de Opus I a 2,83 V y 1 m: dentro de ±2,3 dB entre 50 Hz y 20 kHz, −3 dB a 41 Hz.
Respuesta en eje · prototipo v11 · 2,83 V / 1 m · 08/10/2026 · Beyma.

02 · Dispersión horizontal

La música no se escucha solo en un punto.

El sonido directo y las reflexiones de la sala contribuyen a la experiencia de escucha. Por eso interesa observar la respuesta fuera del eje. En las pruebas disponibles, las curvas a 0° y 30° horizontales fueron próximas hasta aproximadamente 3 kHz y mostraron una pérdida progresiva de nivel en los agudos fuera del eje.

Tener un decaimiento estable de agudos fuera de eje es deseable y necesario, ofreciendo una experiencia acústica en el espacio más estable.

Respuesta a 0° y 30° horizontales: curvas próximas hasta unos 3 kHz y pérdida progresiva de agudos fuera del eje.
0° y 30° horizontales · prototipo v11 · 2,83 V / 1 m · 08/10/2026 · Beyma.

03 · Distorsión y nivel

Observar lo que aparece además de la señal.

La distorsión armónica permite estudiar las componentes añadidas a una señal de prueba. En la medición del prototipo a 2,83 V, la distorsión armónica total se mantuvo por debajo del 0,45 % por encima de 100 Hz.

Al aumentar el nivel de salida, los transductores trabajan bajo condiciones diferentes. Por eso siempre vinculamos el dato de distorsión al nivel de la prueba.

Distorsión armónica total en eje a 2,83 V, en porcentaje: por debajo del 0,45 % por encima de 100 Hz.
THD en eje, en porcentaje · prototipo v11 · 2,83 V / 1 m · 08/10/2026 · Beyma.

04 · Impedancia y amplificación

Una carga habitual en alta fidelidad.

Opus I tiene una impedancia nominal de 4 Ω, habitual en alta fidelidad, y se mantiene por encima de 7 Ω en la mayor parte de la banda donde la música concentra su energía.

La mayoría de los amplificadores de calidad trabajan sin dificultad con cargas de 4 Ω. Opus I ofrece buenos resultados tanto con amplificadores de transistores como de válvulas, siempre que dispongan de la potencia adecuada y, en el caso de las válvulas, de una salida de 4 Ω. Recomendamos al menos 50 W por canal a 4 Ω para disfrutar de la música con suficiente margen de potencia.

Sensibilidad medida: 82,4 dB a 2,83 V/1 m (Beyma, prototipo v11). Su sensibilidad relativamente baja aconseja disponer de una buena reserva de potencia.

Impedancia de Opus I: mínimo de unos 3,9 ohmios cerca de 8 kHz; por debajo de 3 kHz no baja de unos 7 ohmios.
Impedancia · prototipo v11 · 08/10/2026 · Beyma.

05 · Integración y origen del sistema

La diferencia está en cómo se integra.

El punto de partida técnico fue una combinación de transductores y una topología de filtro publicada por Beyma. El desarrollo de Opus I ha trabajado sobre el recinto Lira, su geometría, la fabricación y la realización física del filtro, entre otras decisiones de integración. Reconocer ese punto de partida forma parte de nuestra manera de explicar el producto.

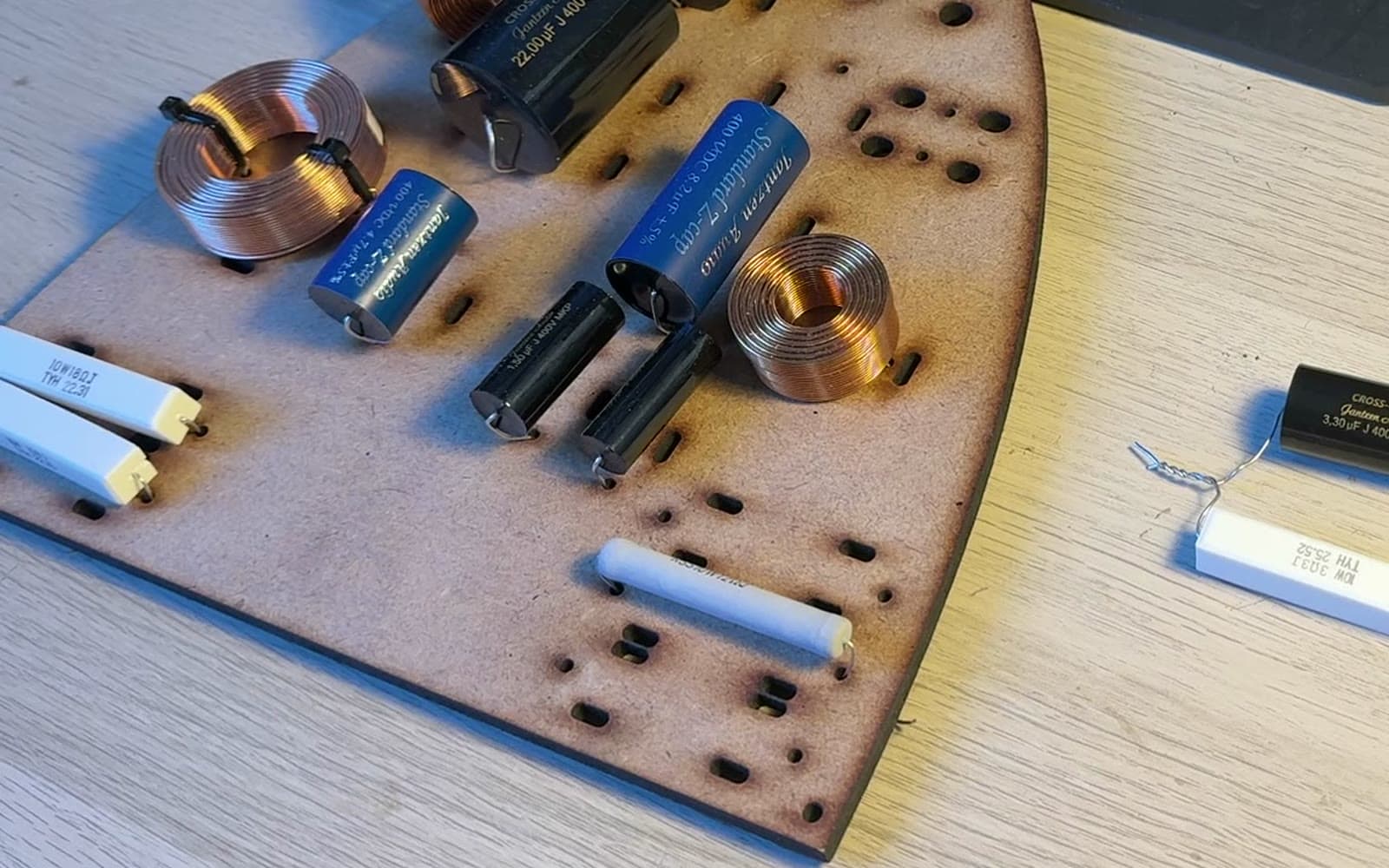

Placa del filtro de Opus I con bobinas, condensadores y resistencias montados.
Fotografía de proceso · Placa del filtro de Opus I
Consultar esquema y lista de componentes

Topología de referencia publicada por Beyma para Beyma 8NMFW + T25M. Realización con componentes Jantzen, bobina Dayton (L1, 1,5 mH montada) y placa de circuito propia.

06 · Registro de mediciones

Los datos tienen un contexto.

Las curvas que presentamos proceden de las pruebas de una unidad del prototipo v11 realizadas por Beyma en Moncada, Valencia, el 8 de octubre de 2026. La información muestra el comportamiento registrado en esas condiciones y permite seguir con precisión el desarrollo de Opus I.

Protocolo de medición
Unidaduna del prototipo v11
Distancia1 m
Tensión2,83 V; series adicionales a 5 V y 10 V
Entornocámara semianecoica de Beyma
Ensayosrespuesta, impedancia y distorsión; horizontal 0° y 30°
