OPUS I / EL PROCESO

Toda forma nace de una decisión.

Diseñar un altavoz implica formular preguntas, construir respuestas y comprobarlas. El desarrollo de Opus I reúne dibujo, modelos digitales, piezas mecanizadas, ensamblajes, escucha y medidas. Este es el camino que ha dado forma a nuestra primera creación.

  1. 01

    Del dibujo al modelo.

    El diseño digital permitió trabajar el contorno del recinto y, al mismo tiempo, comprobar sus dimensiones, vaciados, refuerzos y posibilidades de mecanizado. Cada revisión llevó una decisión desde el plano al volumen.

    Plano de las 23 capas del recinto Lira, cada una con su perfil.
    Esquema geométrico · Perfiles de las capas del diseño v11

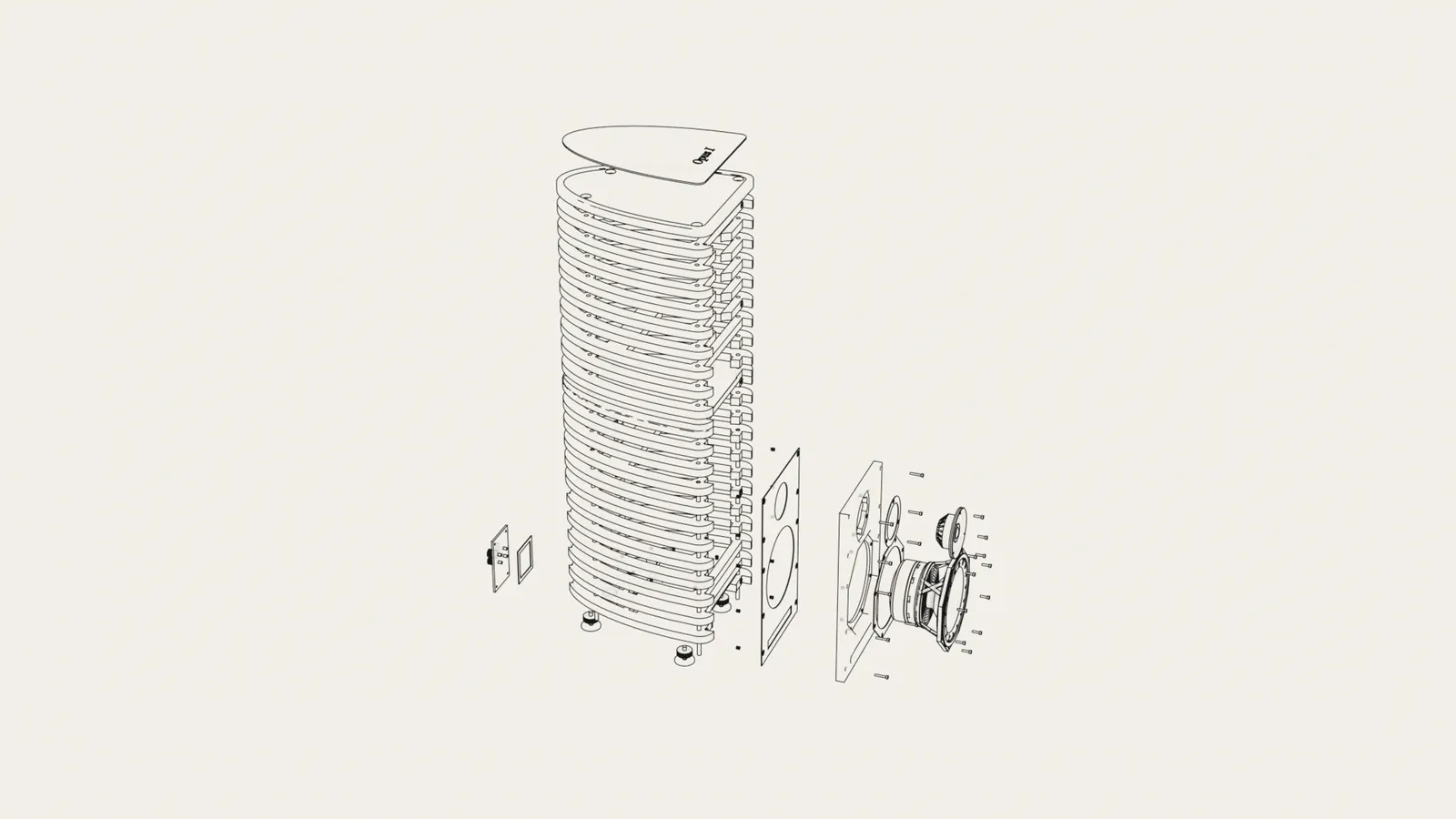

  2. Despiece en líneas de Opus I: las 23 capas separadas, la placa superior y el frontal con los transductores.

    Despiece · líneas

    Esquema geométrico · despiece del diseño v11

  3. 02

    De la geometría a la materia.

    Cada perfil se transforma en una pieza mediante mecanizado CNC. Pero la máquina no decide qué debe construirse. Ejecuta una geometría que antes ha sido pensada, dibujada y revisada.

    Fresa CNC mecanizando una capa de MDF del recinto.
    Fotografía de proceso · Mecanizado CNC · Crédito: Nord Taller
  4. 03

    La precisión se encuentra en las uniones.

    Las capas pasan de ser piezas independientes a formar un recinto. La alineación, los ajustes y la manera de unirlas determinan que el objeto físico corresponda al diseño. El montaje es también una oportunidad para revisar lo aprendido.

    Recinto Lira a medio montar en el taller, con las capas de MDF apiladas y el interior visible.
    Fotografía de proceso · Capas apiladas en el taller
  5. 04

    Hacer trabajar juntos los elementos.

    La selección de transductores y la realización del filtro pasivo se integran con el volumen, el frontal y el interior del recinto. En un altavoz, el resultado depende de las relaciones entre las partes, no de la lista de componentes tomada por separado.

    El filtro parte de una topología publicada por Beyma para esta combinación de transductores; la placa de montaje de Opus I es propia.

    Placa del filtro de Opus I con bobinas, condensadores y resistencias montados.
    Fotografía de proceso · Placa del filtro

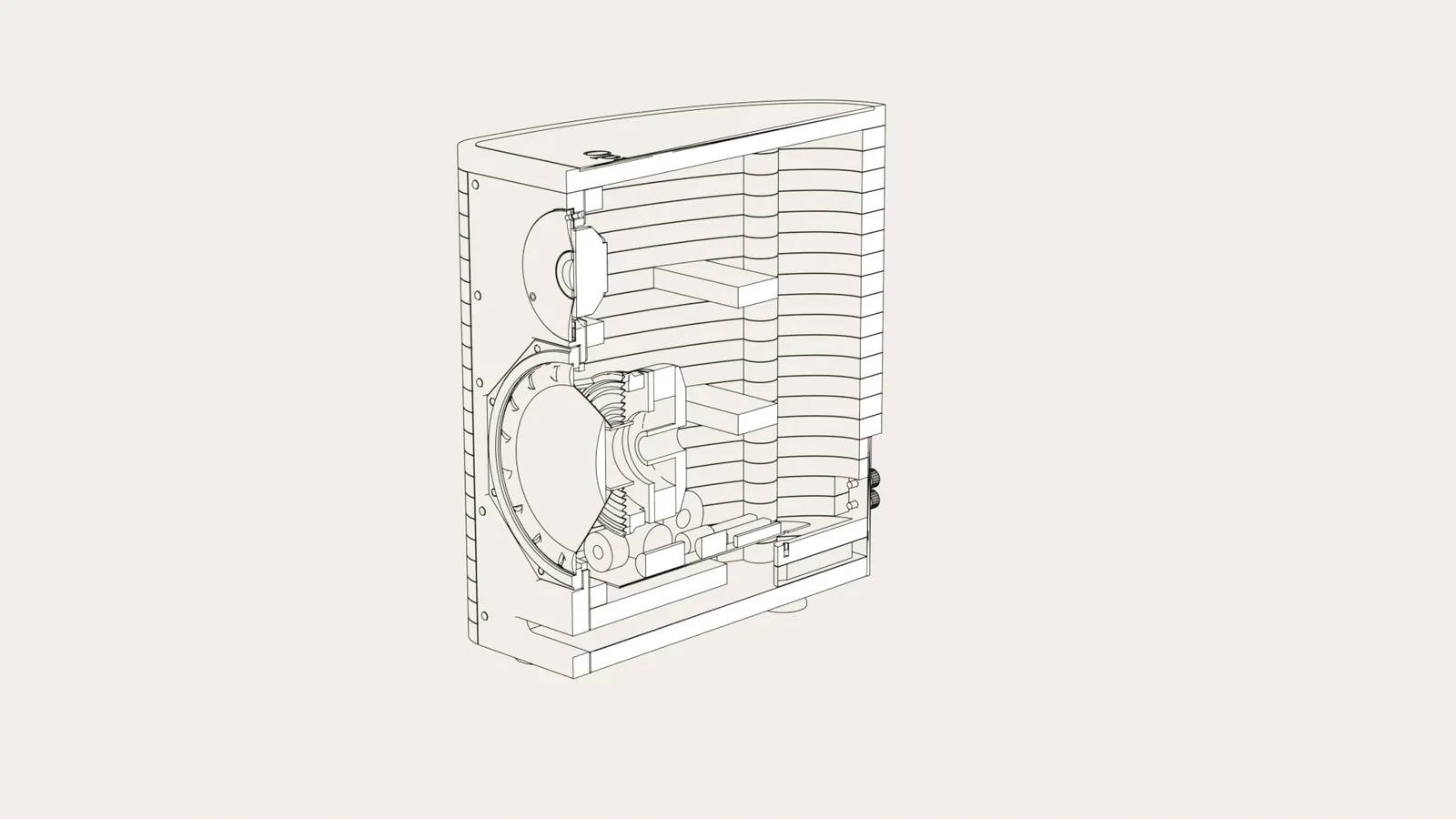

  6. Sección en líneas de Opus I: capas, refuerzos, conducto del puerto, transductores y filtro.

    Sección · líneas

    Esquema geométrico · sección del diseño v11

  7. 05

    La medida devuelve preguntas y respuestas.

    El 8 de octubre de 2026, una unidad del prototipo v11 fue ensayada en la cámara semianecoica de Beyma. Se estudiaron la respuesta en frecuencia, la impedancia y la distorsión, además de medidas de respuesta a distintas tensiones y a 30° horizontales.

    Consultar las mediciones

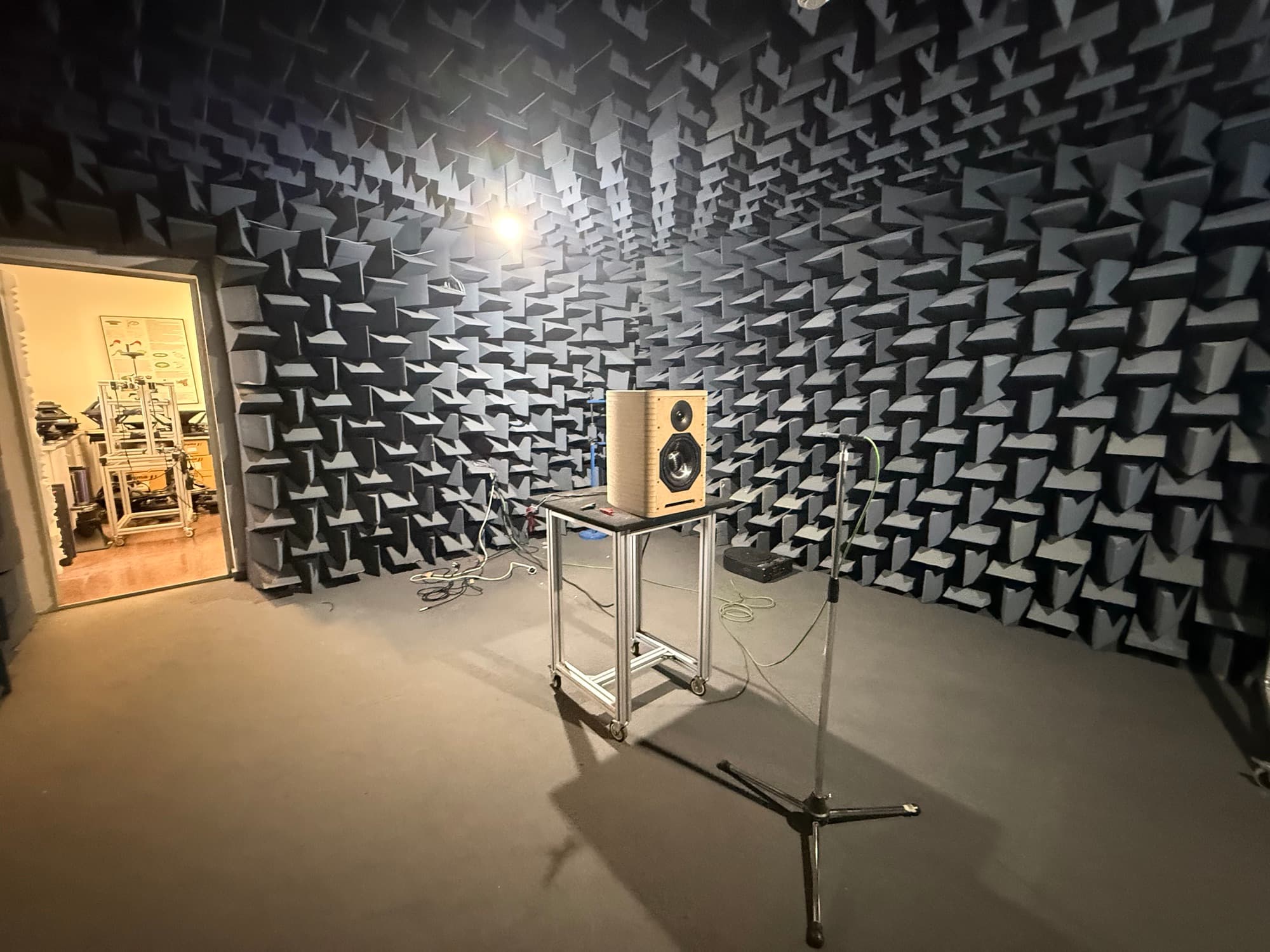

    Cámara semianecoica de Beyma con el prototipo de Opus I al fondo.
    Fotografía de proceso · Cámara semianecoica de Beyma, 08/10/2026 · Crédito: Beyma
    Cuatro personas sonríen en la cámara semianecoica de Beyma; una sostiene el prototipo de Opus I en MDF.
    Fotografía de proceso · El equipo con el prototipo en la cámara de Beyma

Un proyecto propio también reconoce el trabajo de otros.

BRAM asume el diseño y la responsabilidad de sus productos. Su desarrollo incorpora componentes, conocimiento técnico y fabricación de especialistas y talleres con los que colaboramos. Nombrar esas contribuciones es parte de nuestro criterio.

  • Diseño y dirección del proyecto: Josep Maria Marimon / BRAM Acoustics.
  • Transductores y colaboración técnica: Beyma.
  • Mecanizado del recinto: Nord Taller.
  • Componentes del filtro: Jantzen y Dayton.

El resultado no borra el camino.

Opus I es el primer resultado de una manera de trabajar que queremos seguir desarrollando. Diseñar con criterio también significa poder explicar cómo hemos llegado a cada decisión.

Descubrir Opus I
